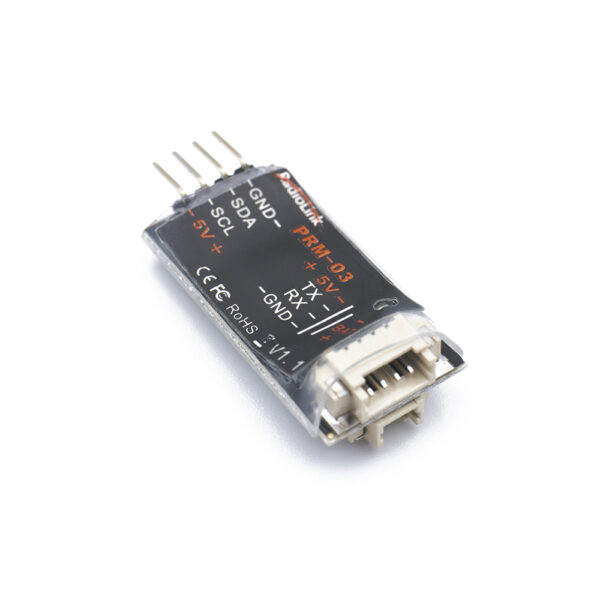

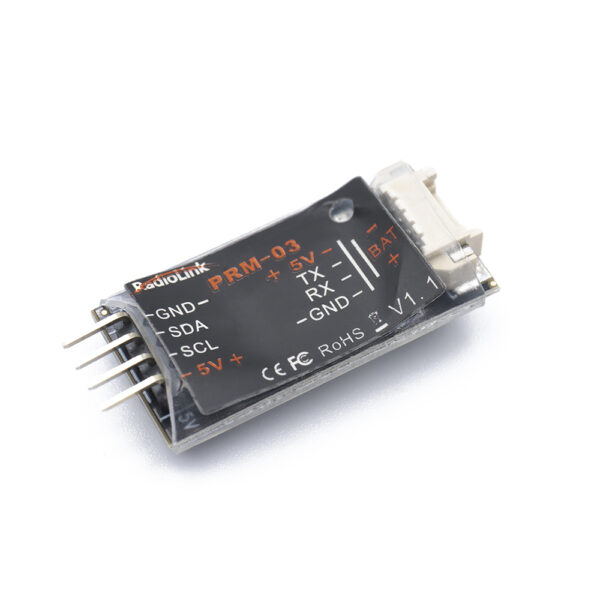

RadioLink PRM-03 – tai itin kompaktiškas ir lengvas telemetrijos modulis, skirtas naudoti su RadioLink imtuvais (R12DS, R9DS) bei siųstuvais (AT9, AT9S, AT10II). Jis leidžia realiuoju laiku stebėti pagrindinius modelio parametrus – tokius kaip akumuliatoriaus įtampa, temperatūra ir variklio apsukos (RPM).
Šis modulis yra atnaujinta PRM-01 versija, pasižyminti mažesniu dydžiu, mažesnėmis energijos sąnaudomis ir stabilesniu veikimu. PRM-03 montuojamas tarp imtuvo ir galios sistemos – iš jo siunčiami duomenys atvaizduojami siųstuvo ekrane, leidžiant pilotui laiku reaguoti į kritines situacijas, tokias kaip įtampos kritimas ar variklio perkaitimas.
Modulis palaiko:
- įtampos matavimą iki 6S (25.2 V) akumuliatorių sistemose,
- temperatūros stebėjimą (per įmontuotą termometrą),
- RPM stebėjimą (su papildomu signaliniu laidu iš ESC arba variklio).
Jungiamas per TX, RX, GND, VCC laidus, veikia nuo 4.8 iki 10 V įtampos, todėl puikiai tinka daugumai RC modelių sistemų.
Techniniai duomenys:
- Maitinimas: 4.8 V – 10 V DC.
- Sąsaja: UART (TX, RX).
- Matavimai: įtampa (VBAT), temperatūra, apsukos (RPM).
- Suderinamumas: R12DS, R9DS imtuvai, AT10II, AT9S, AT9 siųstuvai.
- Dydis: 18 × 13 mm.
- Svoris: apie 1.5 g.
- Korpuso tipas: be korpuso, PCB tipo modulis.
Skirtas tiems, kuriems reikia:
- Tikslaus akumuliatoriaus stebėjimo skrendant.
- Apsaugos nuo perkrovos ar per aukštos temperatūros.
- Telemetrijos RC modeliui su RadioLink sistema.
Pakuotės turinys (PRM-03):
- Telemetrijos modulis PRM-03 ×1 – pagrindinis įrenginys, siunčiantis duomenis į siųstuvą.
- Laidas imtuvui prijungti ×1 (Receiver Connect Cable) – jungtis tarp PRM-03 ir suderinamo imtuvo (pvz., R12DS).
- Laidas Mini Pix jungčiai ×1 (Connect to Mini Pix) – skirtas naudoti su „Mini Pix“ autopilotu.
- Laidas APM jungčiai ×1 (Connect to APM) – skirtas naudoti su „APM“ valdikliu.
- Laidas Pixhawk jungčiai ×1 (Connect to Pixhawk) – skirtas naudoti su populiariu „Pixhawk“ autopilotu.
- Laidas variklio baterijai prijungti ×1 (Connect to Engine Battery) – skirtas VBAT (įtampos) stebėjimui.
- Laidas CrossRace / CrossFlight prijungčiai ×1 – specializuotas laidas kitų valdiklių prijungimui.
- Pakavimo maišelis ×1 (Packing Bag) – gamyklinė apsauga ir transportavimo įpakavimas.
