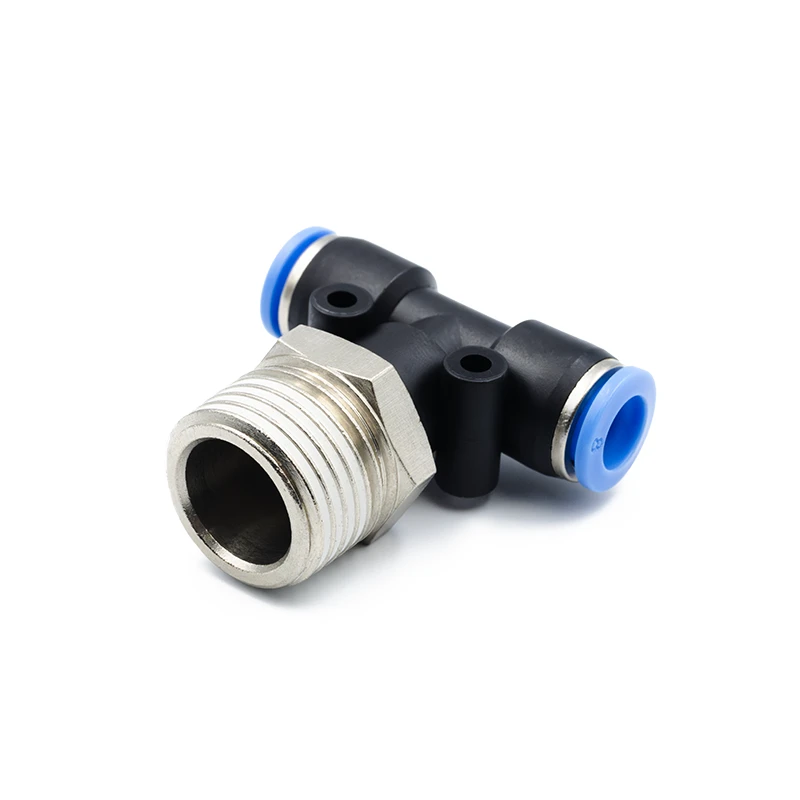

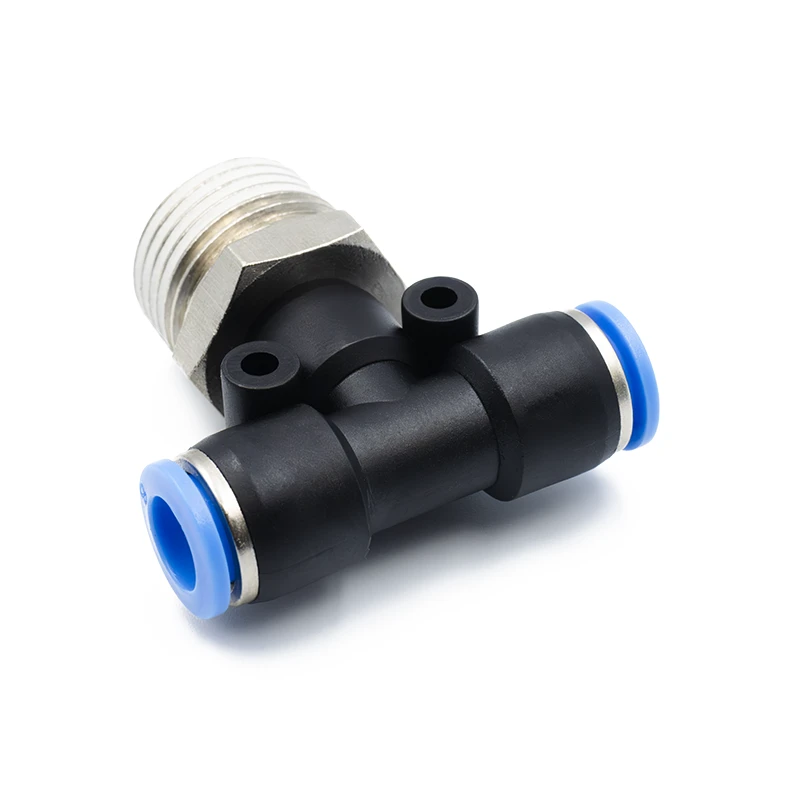

JPB08-G04 yra T formos pneumatinė greito sujungimo jungtis, skirta 8 mm išorinio diametro žarnai ir G1/2 srieginiam prijungimui. Jungties konstrukcija leidžia srieginei daliai ir korpusui suktis nepriklausomai vienas nuo kito, todėl ją galima naudoti ir ribotoje erdvėje. Ši jungtis pritaikyta darbui su įvairiomis žarnomis (poliuretano, poliolefin, nailono, PTFE) ir gali būti naudojama tiek suslėgto oro, tiek vakuumo sistemose. Specialus užrakinimo žiedas su maža atjungimo jėga apsaugo žarną nuo pažeidimų.
Techninės savybės:
- Darbinis slėgis: -1…10 bar.
- Darbinė terpė: oras, vakuumas.
- Darbinė temperatūra: 0…60° C.
- Jungties tipas: Tube x BSPP (G/M).
- Žarnos išorinis diametras: 8 mm.
- Sriegis: G1/2 su PTFE sandarinimo sluoksniu.
- Korpuso medžiaga: PBT.
- Atleidimo žiedo medžiaga: POM.
- Vidinių sandariklių medžiaga: NBR.
- Užrakto medžiaga: SUS (nerūdijantis plienas).
Puikiai tinka:
- Pneumatinėms sistemoms su oro arba vakuumo linijomis.
- Aktuatorių, vožtuvų ir paruošiamojo oro sistemų jungimui.
- Greito montavimo ir išmontavimo darbams ribotoje erdvėje.
