FNIRSI 1014D – 2-in-1 osciloskopas ir signalo generatorius profesionaliai diagnostikai.

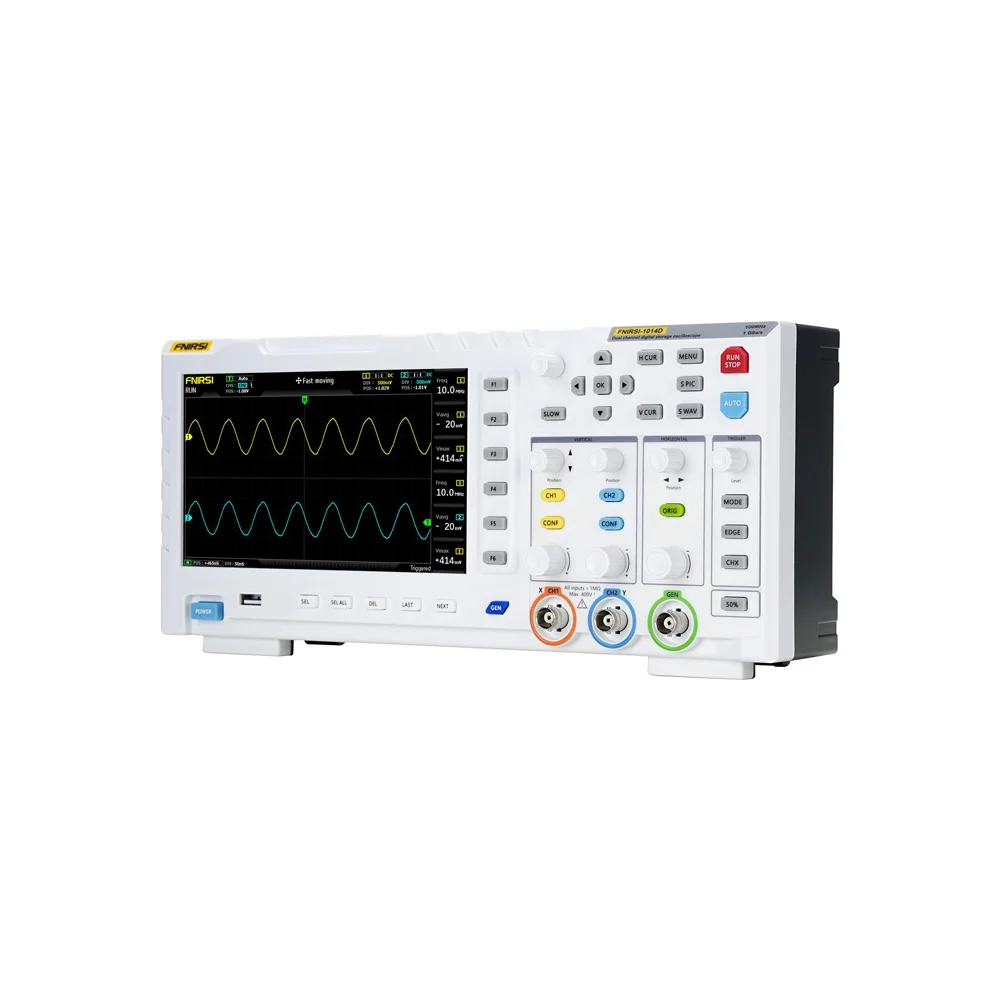

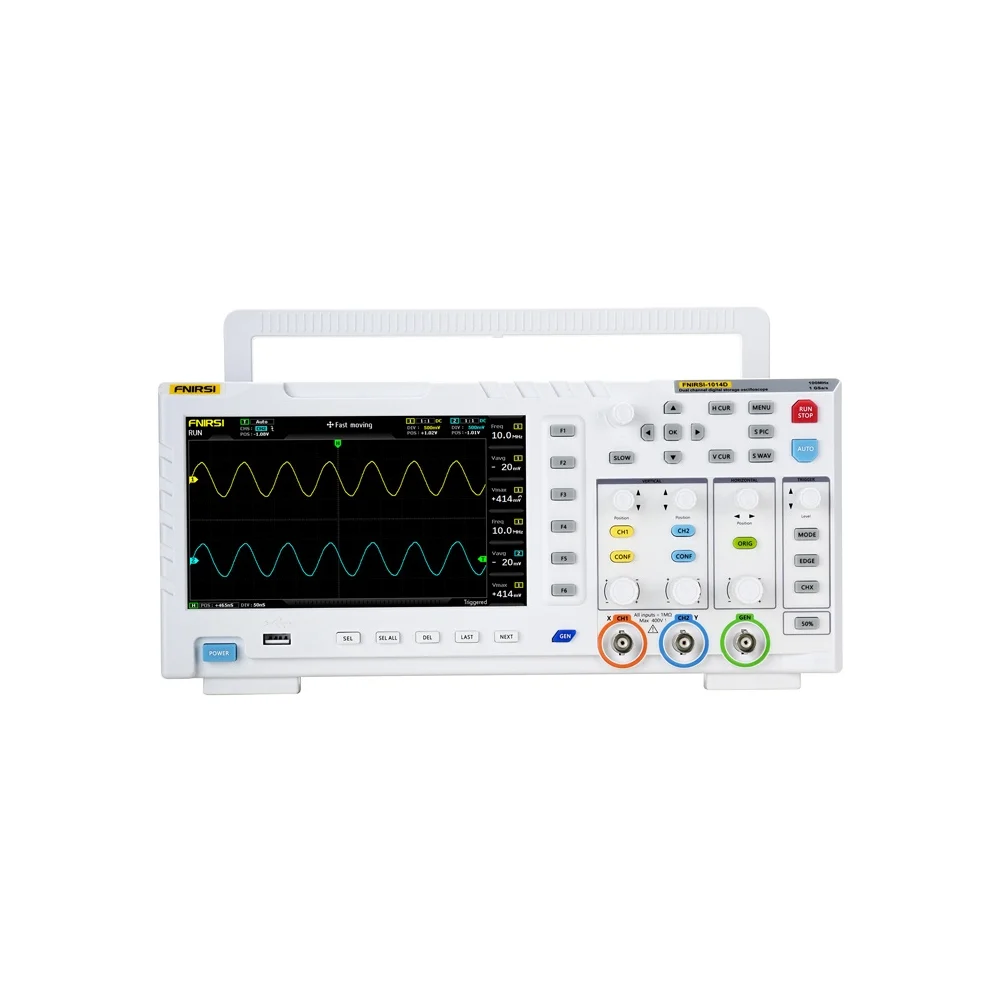

FNIRSI 1014D yra dviejų kanalų skaitmeninis osciloskopas su integruotu DDS signalo generatoriumi. Tai laboratorinis ir diagnostikos matavimo prietaisas, skirtas elektronikos kūrimui, prototipų bandymams, serviso darbams bei techniniam mokymui. Prietaisas leidžia vienu metu analizuoti signalus ir generuoti bandomuosius signalus, todėl užtikrina spartesnę grandinių diagnostiką ir patikimą funkcinių mazgų verifikavimą. Modelis palaiko 100 MHz dažnių juostą, 1 GSa/s mėginių ėmimo dažnį, turi 7 colių spalvinį ekraną ir išplėstines analizės funkcijas, tokias kaip FFT ir X–Y režimas.

Praktiškai tai reiškia, kad naudotojas gali aptikti trumpalaikius signalų sutrikimus, stabiliai sugaudyti trigeriuojamus įvykius ir greitai parinkti bandymo scenarijus. Automatinis, vienkartinis ir normalus trigerio režimai palengvina tiek periodinių, tiek impulsinių signalų fiksavimą. Integruotas generatorius pateikia iki 14 tipų bangos formų su 1 Hz žingsniu ir iki 10 MHz išėjimo dažniu (sinusui), o „capture output“ funkcija leidžia perkelti realiai išmatuotą bangos formą į generatoriaus išėjimą. Tokia kombinacija sutrumpina bandymų ciklą, kai reikia palyginti reakciją į identišką, ką tik užfiksuotą signalą.

Naudojimo patogumą užtikrina 7 colių TFT spalvotas 800 × 480 taškų ekranas ir aiški sąsaja. Prietaisas turi 1 GB vidinę atmintį, kurioje galima kaupti iki 1 000 ekrano kopijų ir 1 000 bangos formų su miniatiūrų peržiūra, priartinimu, trynimu ir eksportu per USB. Įdiegtas aukštos įtampos apsaugos modulis suteikia matavimo saugą iki 400 V (naudojant x10 zondą). Papildomai įrengtas rankinis kursorių matavimas, X–Y ir FFT analizė amplitudžių bei fazių palyginimui, o pažangus enkoderio dekodavimo algoritmas užtikrina stabilų valdiklio veikimą net esant susidėvėjimui. Įrenginys palaiko AC/DC sujungimą, turi plačius laiko bazės ir jautrumo nustatymus, automatinę kalibraciją bei ritininį (roll) režimą lėtoms kreivėms stebėti.

Pagrindiniai privalumai:

• 100 MHz dažnių juosta ir 1 GSa/s mėginių ėmimo dažnis detaliai analoginių ir skaitmeninių signalų analizei.
• Integruotas DDS signalo generatorius su 14 bangos formų tipų ir 1 Hz dažnio žingsniu bandymų scenarijams kurti.
• „Capture output“ funkcija leidžia generuoti realiai išmatuotas bangos formas kaip generatoriaus išėjimą.
• Dvi įėjimo linijos su 1 MΩ įėjimo varža, trigerio režimai Auto/Single/Normal ir kylantis/krentantis kraštas tiksliam įvykių fiksavimui.
• FFT ir X–Y režimai harmonikų analizei, amplitudžių ir fazių palyginimui.
• 7 colių TFT spalvotas ekranas 800 × 480 raiška aiškiam atvaizdavimui.
• 1 GB vidinė atmintis iki 1 000 ekrano kopijų ir 1 000 bangos formų su miniatiūrų naršymu, priartinimu ir USB eksportu.
• Aukštos įtampos apsauga iki 400 V (su x10 zondu) saugesniems matavimams.
• Automatinė kalibracija, ritininis (roll) režimas ir rankinis kursorių matavimas greitam rezultatų interpretavimui.

Techniniai duomenys:

• Modelis: FNIRSI 1014D.
• Produkto tipas: osciloskopas ir signalo generatorius (2-in-1).
• Pagrindinės funkcijos: dviejų kanalų signalų matavimas, DDS signalo generavimas, FFT, X–Y, kursorių matavimai, bangos formų įrašymas ir eksportas.
• Dažnių juosta: 100 MHz.
• Mėginių ėmimo dažnis: 1 GSa/s.
• Įėjimo varža: 1 MΩ.
• Jautrumas: 50 mV ~ 500 V.
• Laiko bazė: 50 s ~ 10 ns.
• Didžiausia bandomoji įtampa: 1×: 40 V, 10×: 400 V.
• Generatoriaus bangų formos: 14 tipų, dažnio žingsnis 1 Hz, iki 10 MHz (sinuso bangai).
• Trigeris: Single / Normal / Auto, kraštas kylantis / krentantis, AC/DC sujungimas.
• Funkcijos: automatinė analizė, ritiminis (roll) režimas, automatinė kalibracija, „capture output“.
• Matavimo tikslumas: įtampos tikslumas ±5 %, dažnio tikslumas ±0,01 %.
• Pakilimo trukmė: < 3 ns.
• Atmintis: 1 GB, iki 1 000 vaizdų ir 1 000 bangos formų, atminties gylis 240 Kbit.
• Ekranas: 7 colių TFT, 800 × 480.
• Duomenų saugojimas / eksportas: USB eksportas, miniatiūrų peržiūra, priartinimas ir įrašų valdymas.
• Apsaugos funkcijos: integruota viršįtampio apsauga iki 400 V (su x10 zondu).
• Maitinimas: 5 V 2 A / 3 A / 4 A.
• Matmenys: 310 × 145 × 70 mm.

Puikiai tinka:

• Elektronikos kūrimui ir testavimui.
• Remonto dirbtuvėms ir servisui.
• Laboratoriniams darbams.
• Mokymuisi ir techniniam lavinimui.
• Automatizavimo, mikrovaldiklių, jutiklių ir prototipų projektams.

Pakuotė:

• 1 × FNIRSI 1014D osciloskopas ir signalo generatorius.
• 2 × 100 MHz zondas.
• 1 × USB įkroviklis.
• 1 × naudotojo vadovas.
