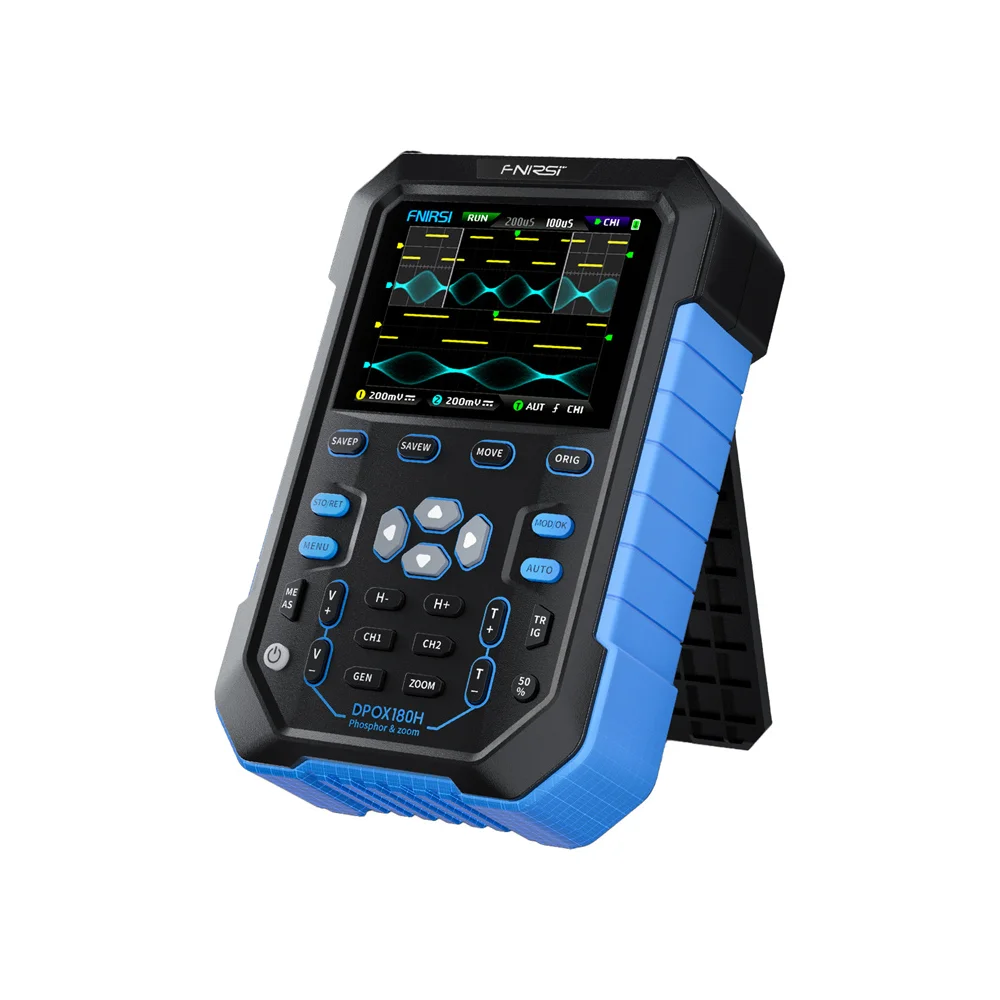

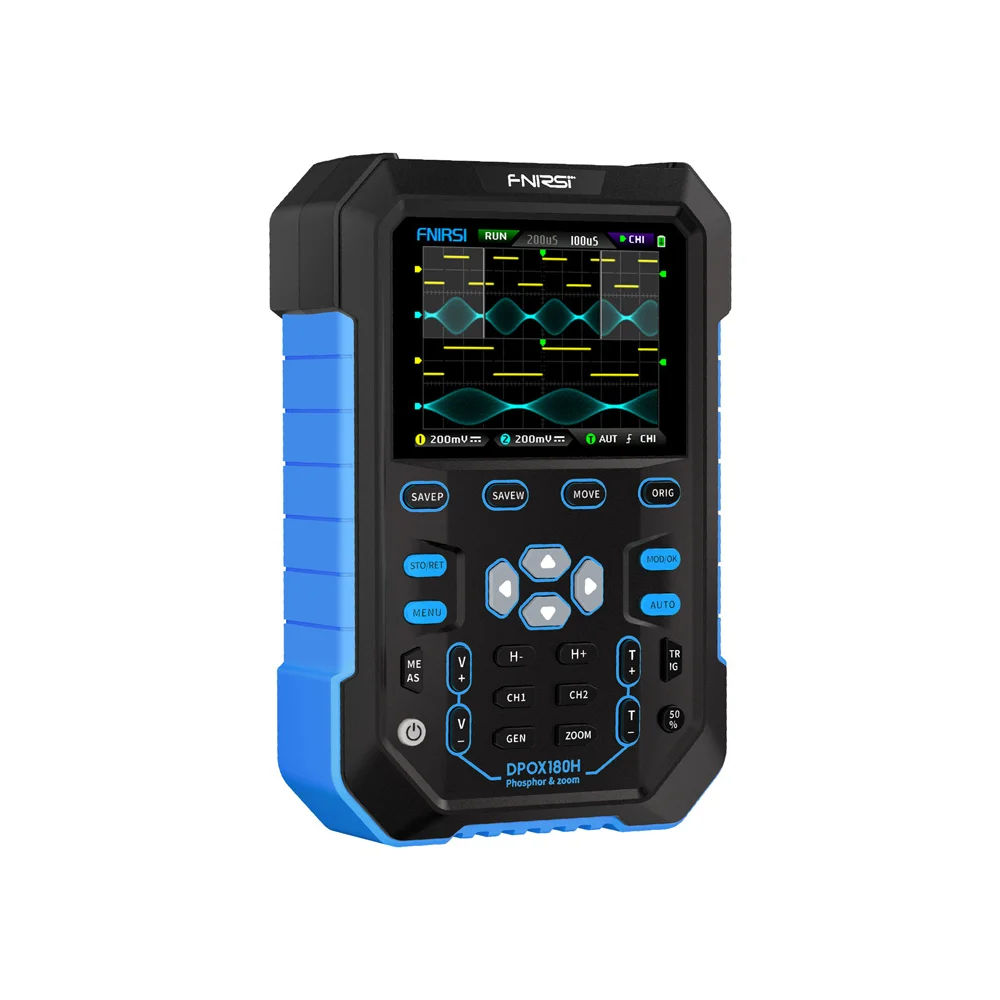

FNIRSI DPOX180H yra nešiojamas skaitmeninis fosforinis osciloskopas DPO su integruotu DDS signalo generatoriumi. Tai daugiafunkcis matavimo ir diagnostikos prietaisas, skirtas elektronikos kūrimui, remontui, laboratoriniams darbams ir servisui. Modelis turi 2 kanalų osciloskopą su 180 MHz dažnių juosta ir iki 500 MSPS realaus laiko mėginių ėmimo dažniu vienu kanalu. Papildomai integruotas 20 MHz DDS signalo generatorius su 14 bangos formų. Skaitmeninio fosforo technologija leidžia aiškiau matyti signalo intensyvumą, pasikartojančius reiškinius ir trumpalaikes anomalijas. Tai ypač naudinga tada, kai reikia pastebėti retus impulsus, nestabilius virpesius, triukšmą ar kitus greitai kintančius signalus. Dėl šios priežasties DPOX180H tinka ne tik mokymuisi, bet ir rimtesnei elektronikos diagnostikai.

Praktikoje DPOX180H padeda greitai įvertinti impulsų kraštines, virpesius, triukšmą ir trumpalaikius trikdžius. Tai aktualu dirbant su impulsiniais maitinimo šaltiniais, ryšio magistralėmis, aukštadažniais grandynais, mikrovaldikliais ir įvairiais prototipais. 50 000 bangos formų per sekundę atnaujinimo sparta sumažina „negyvą laiką“ tarp matavimų ir padidina tikimybę užfiksuoti retus reiškinius. Perjungiama 20 MHz dažnių juostos riba padeda sumažinti aukštesnių harmonikų ir triukšmo įtaką matavimams. Stabilus trigeriavimas leidžia patikimai fiksuoti pasikartojančius ir vienkartinius signalus, o FFT spektrinė analizė padeda greitai įvertinti dažninę signalo sudėtį. X–Y režimas su fosforo vizualizacija naudingas amplitudės, fazinių santykių ir Lissajous figūrų peržiūrai.

Naudojimo patogumui įdiegtas 2,8 col. IPS spalvotas ekranas su 320 × 240 px raiška. Vieno mygtuko AUTO funkcija pagreitina pradinius matavimus, o kursorių matavimai leidžia tiksliau įvertinti amplitudes ir laiko intervalus. ZOOM laiko bazė nuo 2× iki 1000× ir „scroll“ režimas leidžia detaliau nagrinėti pasirinktus signalo segmentus bei stebėti lėtai kintančius procesus. Integruota 120 Mbit vidinė atmintis leidžia saugoti iki 250 bangos formų ir iki 90 BMP ekrano kopijų. Duomenis galima peržiūrėti įrenginyje arba eksportuoti per USB. 3000 mAh ličio jonų baterija užtikrina iki maždaug 4 val. darbo, o 5 V/ 2 A įkrovimas leidžia greitai paruošti prietaisą kitam naudojimui. Įėjimo apsauga iki 400 V suteikia papildomo saugumo atliekant diagnostiką laboratorijoje, dirbtuvėse ar lauko sąlygomis.

Pagrindiniai privalumai:

• 2 kanalų skaitmeninis fosforinis osciloskopas su 180 MHz dažnių juosta.
• Iki 500 MSPS mėginių ėmimo dažnis dirbant vienu kanalu.
• Skaitmeninio fosforo technologija retų įvykių, triukšmo ir signalų intensyvumo vizualizacijai.
• 50 000 bangos formų per sekundę atnaujinimo sparta.
• Perjungiama 20 MHz aparatinė dažnių juostos riba triukšmui mažinti.
• Stabilus trigeriavimas: Auto, Normal, Single, kylantis ir krentantis frontas.
• FFT spektrinė analizė dažninės sudėties vertinimui.
• X–Y režimas fazinių santykių ir Lissajous figūrų peržiūrai.
• ZOOM laiko bazė nuo 2× iki 1000× detalesnei signalo analizei.
• „Scroll“ režimas lėtai kintančių procesų stebėjimui.
• Integruotas 20 MHz DDS signalo generatorius.
• 14 bangos formų ir 1 Hz dažnio žingsnis.
• „Chopping“ funkcija signalo fragmento iškirpimui ir naudojimui generatoriaus išėjime.
• Iki 500 pasirinktinių bangos formų saugojimas.
• 120 Mbit vidinė atmintis iki 250 bangos formų ir iki 90 BMP ekrano kopijų.
• Duomenų peržiūra įrenginyje ir eksportas per USB.
• 2,8 col. IPS ekranas su 320 × 240 px raiška.
• Vieno mygtuko AUTO funkcija ir kursorių matavimai.
• Įėjimo apsauga iki 400 V.
• Programuojamas automatinis išsijungimas nuo 5 min. iki 2 val.
• 3000 mAh baterija iki maždaug 4 val. darbo.
• 5 V / 2 A įkrovimas.

Techniniai duomenys:

• Modelis: DPOX180H.
• Produkto tipas: nešiojamas skaitmeninis fosforinis osciloskopas DPO su DDS signalo generatoriumi.
• Kanalai: 2.
• Dažnių juosta: 180 MHz -3 dB.
• Mėginių ėmimo dažnis: 500 MSPS 1 kanalas, 250 MSPS 2 kanalai.
• Atnaujinimo sparta: 50 000 bangos formų per sekundę.
• Trigeriavimas: Auto, Normal, Single.
• Trigerio frontas: kylantis arba krentantis.
• Aparatinė dažnių juostos riba: 20 MHz.
• Spektrinė analizė: FFT.
• X–Y režimas: taip.
• ZOOM laiko bazė: 2×–1000×.
• „Scroll“ režimas: taip.
• Signalo generatorius: DDS iki 20 MHz.
• Bangos formos: 14.
• Dažnio žingsnis: 1 Hz.
• Pasirinktinių bangos formų atmintis: iki 500.
• Vidinė atmintis: 120 Mbit.
• Saugomos bangos formos: iki 250.
• Ekrano kopijos: iki 90 BMP failų.
• Duomenų eksportas: per USB.
• Programinės įrangos atnaujinimas: per USB.
• Ekranas: 2,8 col. IPS, 320 × 240 px.
• Įėjimo apsauga: iki 400 V.
• Automatinis išsijungimas: 5 min. – 2 val.
• Maitinimas: integruota 3000 mAh ličio jonų baterija.
• Darbo trukmė: iki maždaug 4 val.
• Įkrovimas: 5 V/ 2 A.

Puikiai tinka:

• Elektronikos kūrimui ir testavimui.
• Aukštadažnių ir impulsinių grandynų analizei.
• Remonto dirbtuvėms ir servisui.
• Diagnostikai lauko sąlygomis.
• Laboratoriniams darbams.
• Retų signalų anomalijų ir trikdžių fiksavimui.
• Spektrinei analizei.
• Mokymuisi ir techniniam lavinimui.
• Automatizavimo, mikrovaldiklių, jutiklių ir prototipų projektams.
• Signalų generavimui ir stebėjimui vienu įrenginiu.

Pakuotė:

• 1 × FNIRSI DPOX180H nešiojamas skaitmeninis fosforinis osciloskopas.
• 1 × Priedų komplektas.
