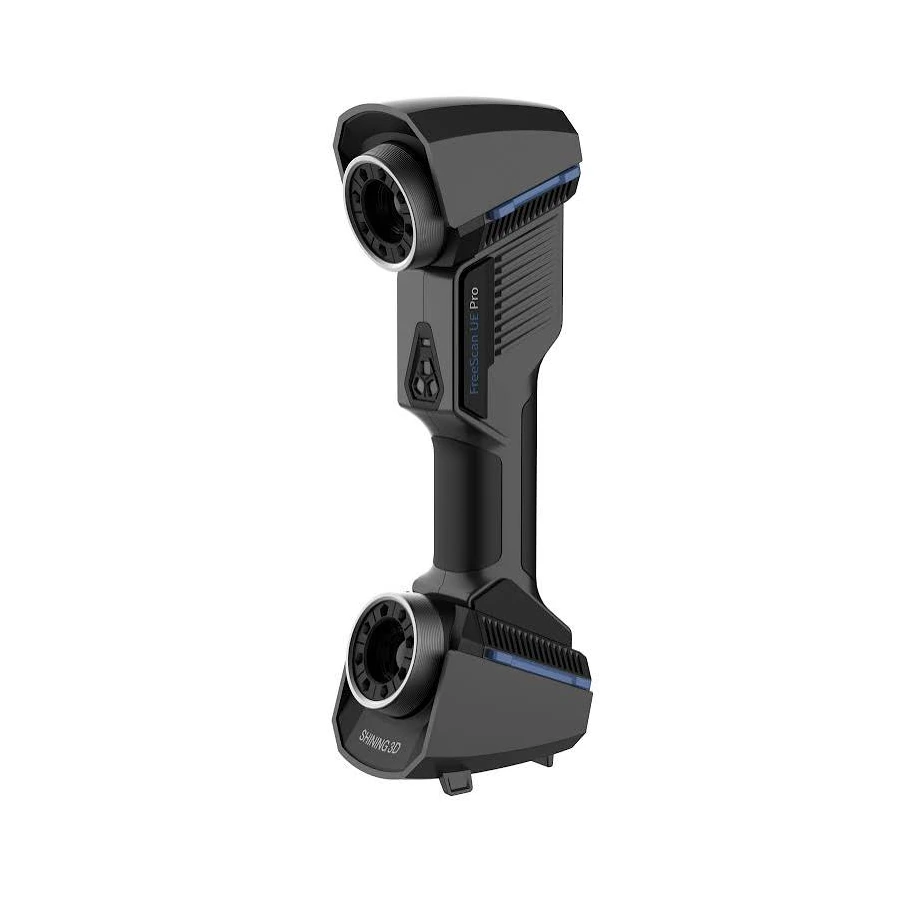

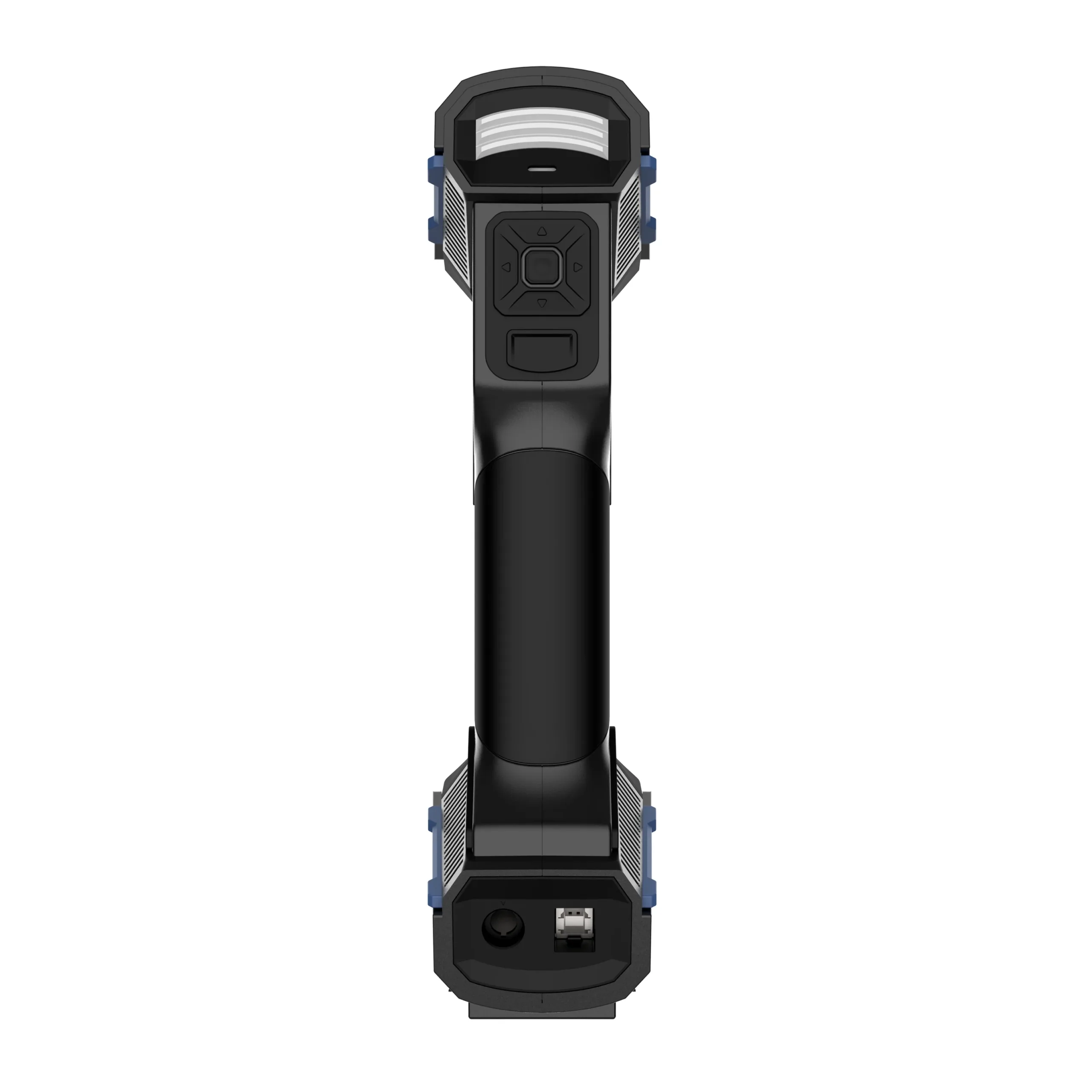

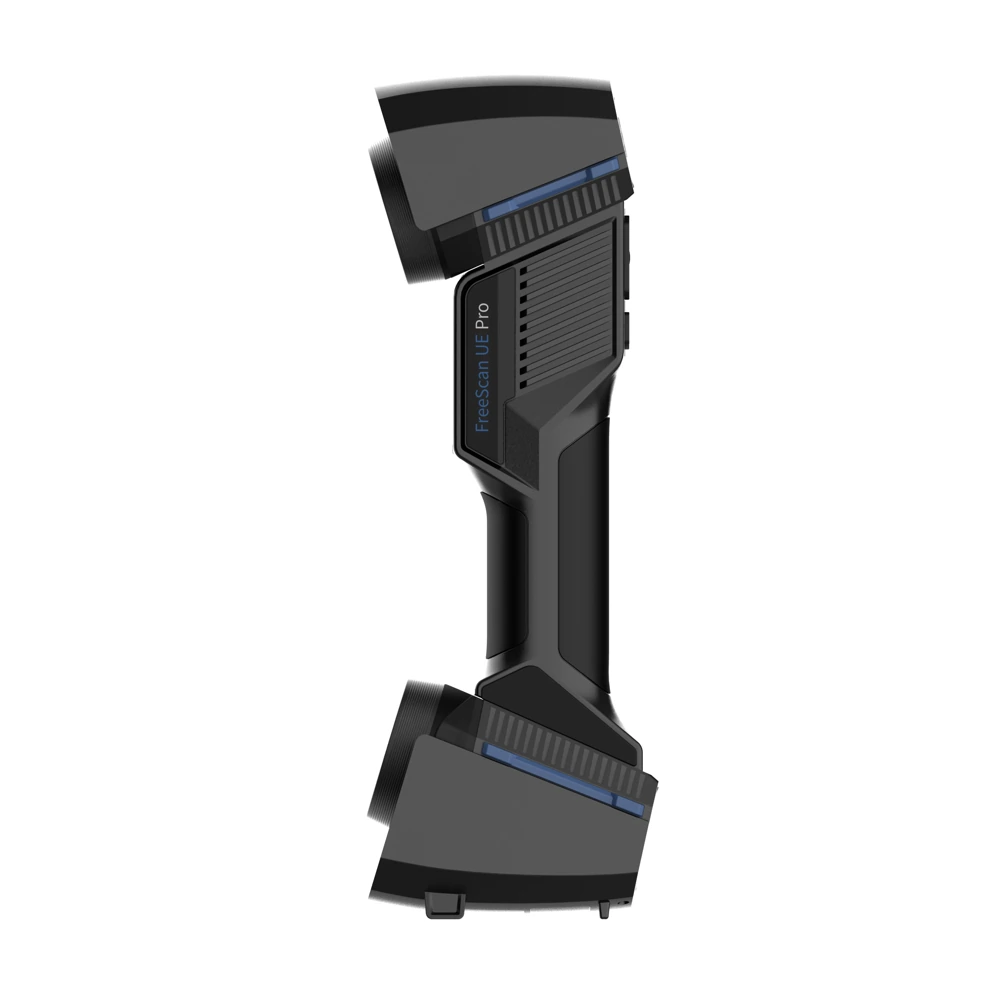

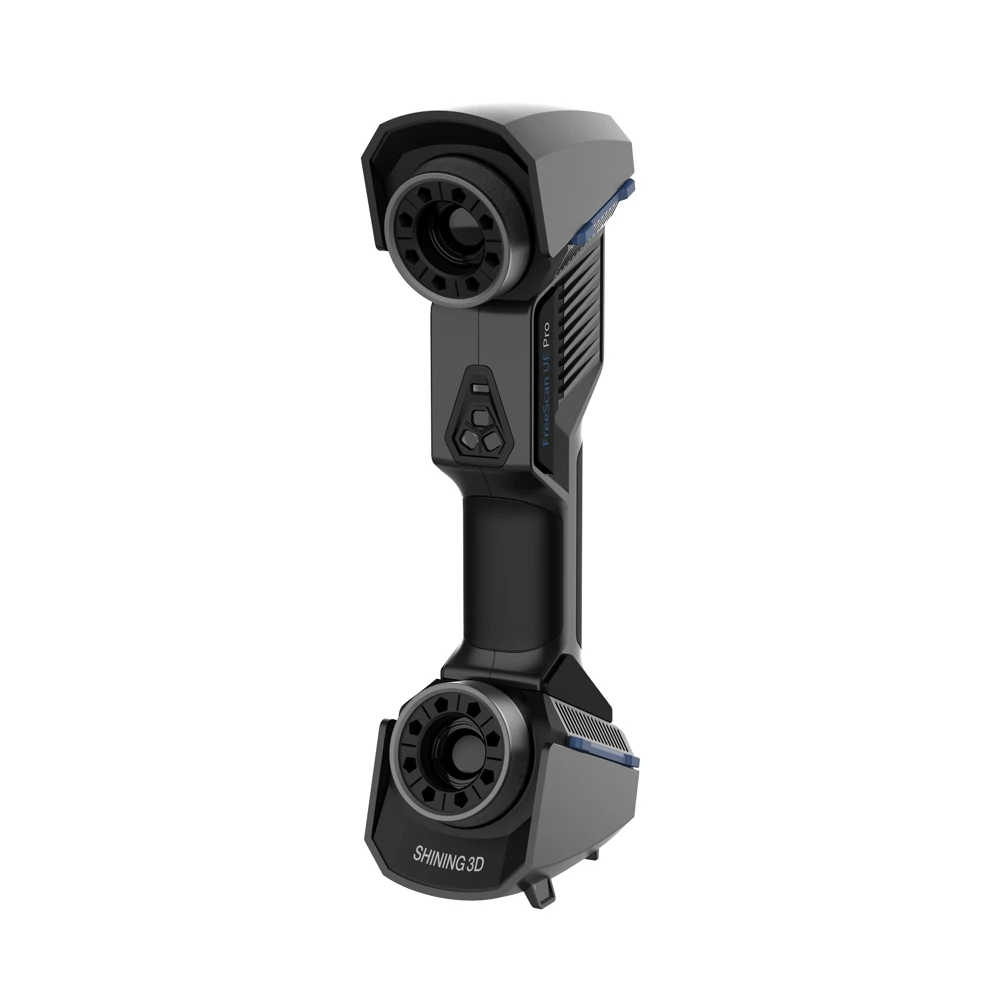

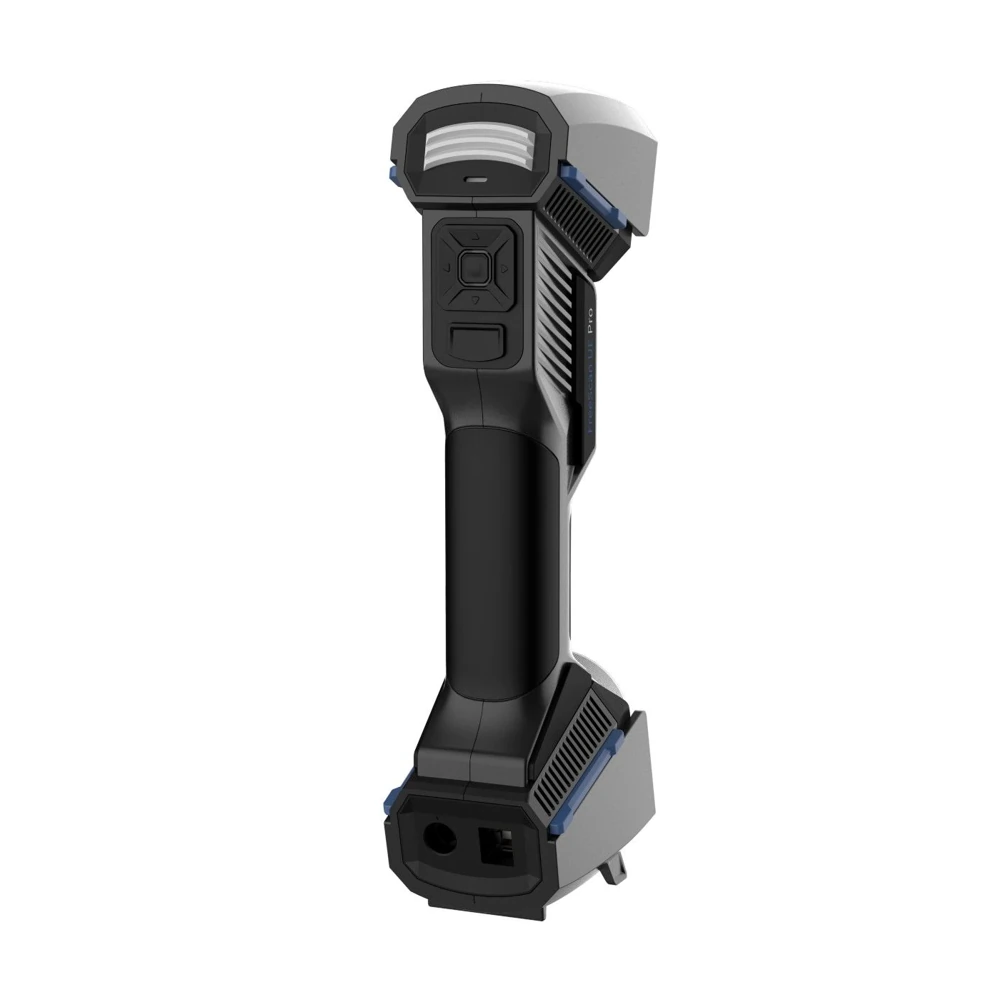

FreeScan UE Pro yra profesionalus SHINING 3D rankinis lazerinis 3D skeneris, sukurtas metrologinio tikslumo darbams. Jis skirtas situacijoms, kuriose reikia ne tik gauti 3D modelį, bet ir patikimai atlikti matavimus, inspekciją, paviršiaus nuokrypių analizę, kokybės kontrolę ar atvirkštinį projektavimą. Skeneris išlaiko lengvą ir ergonomišką FreeScan UE serijos konstrukciją, tačiau papildomai suteikia didesnes galimybes smulkių detalių skenavimui ir didelių objektų tūrinio tikslumo kontrolei. Integruota fotogrametrijos funkcija padeda tiksliau užfiksuoti didesnių objektų erdvinę padėtį ir išlaikyti aukštą matavimo stabilumą skenuojant didesnio mastelio komponentus.

FreeScan UE Pro naudoja tris skenavimo režimus. 26 lazerio linijų režimas skirtas greitam didesnių paviršių skenavimui, kai svarbus darbo greitis ir platus matymo laukas. 7 lygiagrečių lazerio linijų režimas naudojamas smulkioms detalėms, sudėtingai geometrijai ir aukštesnės raiškos duomenims. Vienos lazerio linijos režimas pritaikytas gilesnėms ertmėms, kišenėms, skylėms ir sunkiau pasiekiamoms detalės vietoms. Skenerio tikslumas siekia iki 0,02 mm, o skenavimo greitis – iki 1 850 000 taškų per sekundę. Su integruota fotogrametrija tūrinis tikslumas gali siekti 0,02 + 0,015 mm/m, todėl FreeScan UE Pro tinka ne tik atskirų detalių skaitmeninimui, bet ir didesnių mazgų, įrankių, formų, transporto komponentų ar pramoninių konstrukcijų matavimams.

Įrenginys pritaikytas skirtingoms medžiagoms ir paviršiams. Jis gali būti naudojamas skenuojant juodus, tamsius, blizgius ir stipriai atspindinčius paviršius, kurie dažnai kelia problemų paprastesniems 3D skeneriams. Tai ypač aktualu metalo detalėms, liejiniams, automobilių komponentams, formoms, įrankiams ir mechaninės gamybos detalėms. FreeScan UE Pro tinka tiek mažiems, tiek dideliems objektams. Maksimalus skenavimo laukas siekia 600 × 550 mm, o taškų atstumas reguliuojamas nuo 0,01 iki 10 mm. Tai leidžia vieną įrenginį naudoti skirtingiems darbams – nuo smulkių paviršiaus detalių fiksavimo iki didelių pramoninių komponentų skenavimo ir patikros.

Programinė darbo eiga pritaikyta inspekcijai ir projektavimui. Duomenis galima naudoti 3D patikrai, nuokrypių žemėlapiams, CAD palyginimui, atvirkštiniam projektavimui ir tolimesniam modelio paruošimui. Skenerio duomenys suderinami su įprastomis 3D inspekcijos ir projektavimo programomis, tokiomis kaip SHINING3D Inspect, Geomagic Control X, Geomagic Design X, EXModel Pro, PolyWorks ir kitomis profesionaliomis darbo eigomis.

Pagrindiniai privalumai:

• Metrologinės klasės rankinis lazerinis 3D skeneris.
• Iki 0,02 mm skenavimo tikslumas.
• Iki 1 850 000 taškų/s skenavimo greitis.
• Integruota fotogrametrija didelių objektų tūrinio tikslumo kontrolei.
• Tūrinis tikslumas iki 0,02 + 0,015 mm/m su fotogrametrijos režimu.
• 26 lazerio linijos greitam didesnių objektų skenavimui.
• 7 lygiagrečios lazerio linijos smulkioms detalėms.
• Viena lazerio linija gilioms ertmėms, kišenėms ir sunkiau pasiekiamoms zonoms.
• Tinka mažiems, vidutiniams ir dideliems objektams.
• Skenuoja juodus, tamsius ir atspindinčius paviršius.
• Tinka kokybės kontrolei, 3D inspekcijai ir atvirkštiniam projektavimui.
• Lengvas ir ergonomiškas korpusas – apie 840 g.
• Maksimalus skenavimo laukas: 600 × 550 mm.
• Taškų atstumas: 0,01–10 mm.
• Suderinamas su profesionalia 3D inspekcijos ir projektavimo programine įranga.
• Tinka darbui gamyboje, metrologijos laboratorijoje, servise ar pramoninėje aplinkoje.

Darbo ir skenavimo režimai:

• Kelių lazerio linijų režimas skirtas greitam didesnių paviršių skenavimui. Šiame režime naudojamos 26 lazerio linijos, todėl galima efektyviai surinkti didelį kiekį duomenų ir greitai nuskenuoti didesnes detales ar konstrukcijas.
• Smulkių detalių režimas naudoja 7 lygiagrečias lazerio linijas. Šis režimas skirtas paviršiams, kuriuose svarbu išlaikyti daugiau geometrinių niuansų, briaunų, įdubų, reljefo ar kitų smulkių elementų.
• Vienos lazerio linijos režimas naudojamas gilesnėms ertmėms, siauresnėms kišenėms, skylėms ir sunkiau pasiekiamoms vietoms. Tai naudinga skenuojant technines detales, korpusus, formas ar kitus objektus su sudėtinga vidine geometrija.
• Fotogrametrijos režimas skirtas didesniems objektams, kai svarbu išlaikyti bendrą tūrinį tikslumą. Šis režimas padeda stabiliau valdyti erdvinę objekto padėtį ir tiksliau dirbti su dideliais ruošiniais, transporto komponentais ar pramoniniais mazgais.

Programinė įranga ir integracija:

FreeScan UE Pro duomenys gali būti naudojami 3D inspekcijai, atvirkštiniam projektavimui, CAD palyginimui, nuokrypių analizei ir gamybos kokybės kontrolei. Darbo eiga suderinama su profesionaliais sprendimais, tokiais kaip:

• SHINING3D Inspect
• Geomagic Control X
• Geomagic Design X
• EXModel Pro
• PolyWorks
• BlueStar Mapping
• Kiti įprasti 3D inspekcijos ir projektavimo sprendimai

Pritaikymas:

• Automobilių pramonei.
• Kėbulo ir salono detalių patikrai.
• Gamybos kokybės kontrolei.
• Paviršiaus nuokrypių analizei.
• Atvirkštiniam projektavimui.
• Liejinių ir mechaninių detalių patikrai.
• Formų ir įrankių inspekcijai.
• CNC apdirbtų detalių kontrolei.
• Aviacijos komponentų skenavimui ir patikrai.
• Geležinkelių ir transporto komponentų kontrolei.
• Energetikos ir sunkiosios pramonės įrangai.
• Mašinų gamybai.
• Atsarginių dalių atkūrimui.
• Prototipų tikrinimui.
• 3D spausdinimo ir adityvios gamybos kokybės kontrolei.
• Didelių objektų skenavimui su tūrinio tikslumo kontrole.

Techniniai parametrai:

• Produkto modelis: FreeScan UE Pro.
• Skenavimo režimai: kelių lazerio linijų režimas, vienos lazerio linijos režimas, smulkių detalių režimas.
• Šviesos šaltinis: 26 lazerio linijos + viena lazerio linija; 7 lygiagrečios lazerio linijos smulkių detalių režime.
• Skenavimo tikslumas: iki 0,02 mm.
• Skenavimo greitis: iki 1 850 000 taškų/s.
• Darbinis atstumas: 300 mm kelių / vienos lazerio linijos režime; 200 mm smulkių detalių režime.
• Skenavimo gylis: 170–680 mm.
• Maksimalus skenavimo laukas: 600 × 550 mm.
• Taškų atstumas: 0,01–10 mm.
• Fotogrametrija: integruotas matavimo juostos / skalės fotogrametrijos režimas.
• Tūrinis tikslumas: 0,02 + 0,03 mm/m standartiniu režimu; 0,02 + 0,015 mm/m su integruota fotogrametrija.
• Lazerio klasė: Class II, saugus akims.
• Jungtis: USB 3.0.
• Matmenys: 298 × 103,5 × 74,5 mm.
• Svoris: 840 g.
• Maitinimas: 12 V, 5 A.
• Darbinė temperatūra: nuo −20 °C iki 40 °C.
• Darbinė drėgmė: 10–90 %.
• Sertifikatai: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX.
• Tikslumo sertifikavimas: VDI/VDE 2634 Part 3, ISO 17025 sertifikuota tikslumo laboratorija.

Rekomenduojama kompiuterio konfigūracija: Windows 10 64-bit, NVIDIA GTX/ RTX serijos vaizdo plokštė arba Quadro P1000 / T1000, bent 6 GB vaizdo atminties, Intel i7-8700 arba lygiavertis procesorius, daugiau nei 32 GB RAM.

Pakuotė:

1× FreeScan UE Pro 3D skeneris su visais reikalingais priedais.
