OptimScan Q12 HD yra profesionali SHINING 3D Metrology optinė 3D inspekcijos sistema, skirta didelio tikslumo matavimams, kokybės kontrolei ir automatizuotoms pramoninėms patikros užduotims. Tai sprendimas darbams, kuriuose reikia ne tik nuskenuoti objektą, bet ir labai tiksliai palyginti jo geometriją su CAD modeliu, atlikti GD&T analizę, patikrinti paviršiaus nuokrypius, išmatuoti smulkias formas arba automatizuoti pasikartojančius matavimo procesus. Sistema turi du skenavimo diapazonus, kuriuos galima perjungti vienu paspaudimu. Didesnis diapazonas skirtas efektyvesniam bendros formos fiksavimui, o mažesnis diapazonas – itin smulkioms detalėms ir aukščiausio tikslumo zonoms. Skenavimo duomenys iš skirtingų diapazonų gali būti sujungiami programinėje įrangoje, todėl viename projekte galima derinti greitį, detalumą ir tikslumą.
OptimScan Q12 HD naudoja Monocular-Stereo Fusion (MSF) funkciją. Ji padeda padidinti duomenų aprėptį ir pagerinti nuskenuoto modelio vientisumą, ypač ties kampais, briaunomis, gilesnėmis zonomis, jungtimis ir sudėtingomis pramoninių komponentų geometrijomis. Tai aktualu tikrinant plastikines detales, liejinius, mechaninius komponentus, elektronikos korpusus, smulkius techninius gaminius ar kitus objektus, kuriuose įprastas skenavimas gali nepakankamai gerai užfiksuoti sudėtingas zonas.

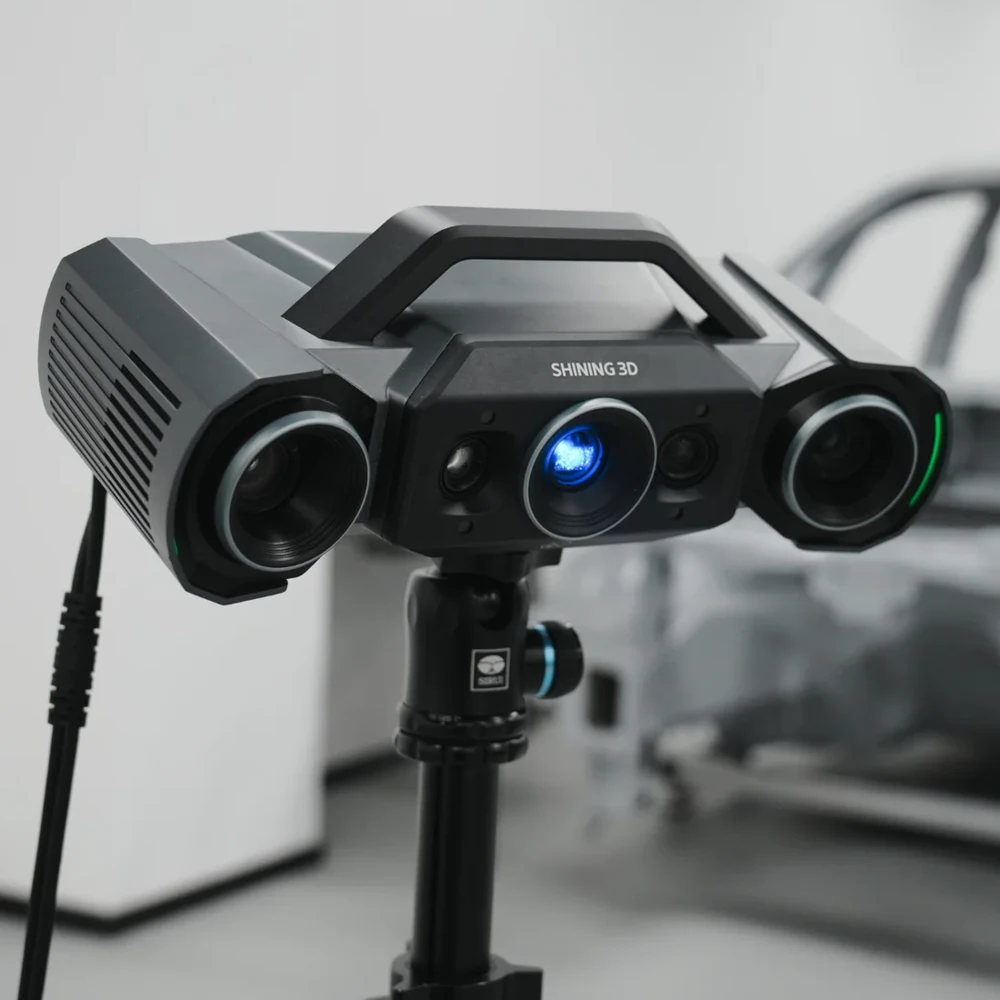

Didelis šios sistemos privalumas – lankstūs darbo režimai. OptimScan Q12 HD gali būti naudojamas rankiniu būdu, su trikoju ir automatiniu pasukamu stalu, arba integruojamas į robotinę inspekcijos sistemą. Rankinis režimas suteikia lankstumo, pusiau automatinis režimas su pasukamu stalu padeda greičiau ir stabiliau skenuoti mažesnes bei vidutinio dydžio detales, o robotinė integracija leidžia kurti pilnai automatizuotas matavimo darbo eigas – nuo skenavimo iki analizės ir ataskaitos generavimo. OptimScan Q12 HD tinka darbams, kuriuose reikia patikrinti labai mažus geometrijos nuokrypius. Sistema naudoja mėlyną LED šviesą, todėl tinka aukštos raiškos optiniam 3D duomenų surinkimui ir detalių skenavimui metrologijos aplinkoje.
Sistema taip pat pritaikyta automatizuotai inspekcijai. Darbo eiga gali apimti roboto trajektorijos paruošimą, automatinį 3D matavimą, automatinę duomenų analizę ir automatinį ataskaitos generavimą. Tai svarbu serijinei gamybai, kai reikia nuosekliai tikrinti pasikartojančias detales, stebėti gamybos stabilumą ir sumažinti rankinio matavimo laiką. OptimScan programinė įranga palaiko skenavimo šablonus, vibracijos aptikimą, temperatūros kontrolę ir fono pašalinimą. Papildomai galima naudoti SHINING3D Inspect, PolyWorks, Geomagic Control X, EXModel Pro, BlueStar Mapping ir Geomagic Design X darbo eigas – nuo 3D inspekcijos ir CAD palyginimo iki atvirkštinio projektavimo ar tekstūrų žemėlapiavimo.
Pagrindiniai privalumai:
- Aukšto tikslumo optinis 3D inspekcijos skeneris.
- Tinka metrologinei patikrai, kokybės kontrolei ir GD&T analizei.
- Iki 0,004 mm tikslumas mažame skenavimo diapazone.
- Du skenavimo diapazonai viename įrenginyje.
- Diapazonų perjungimas vienu paspaudimu.
- Skenavimo duomenų sujungimas iš skirtingų diapazonų.
- Monocular-Stereo Fusion (MSF) funkcija geresnei duomenų aprėpčiai.

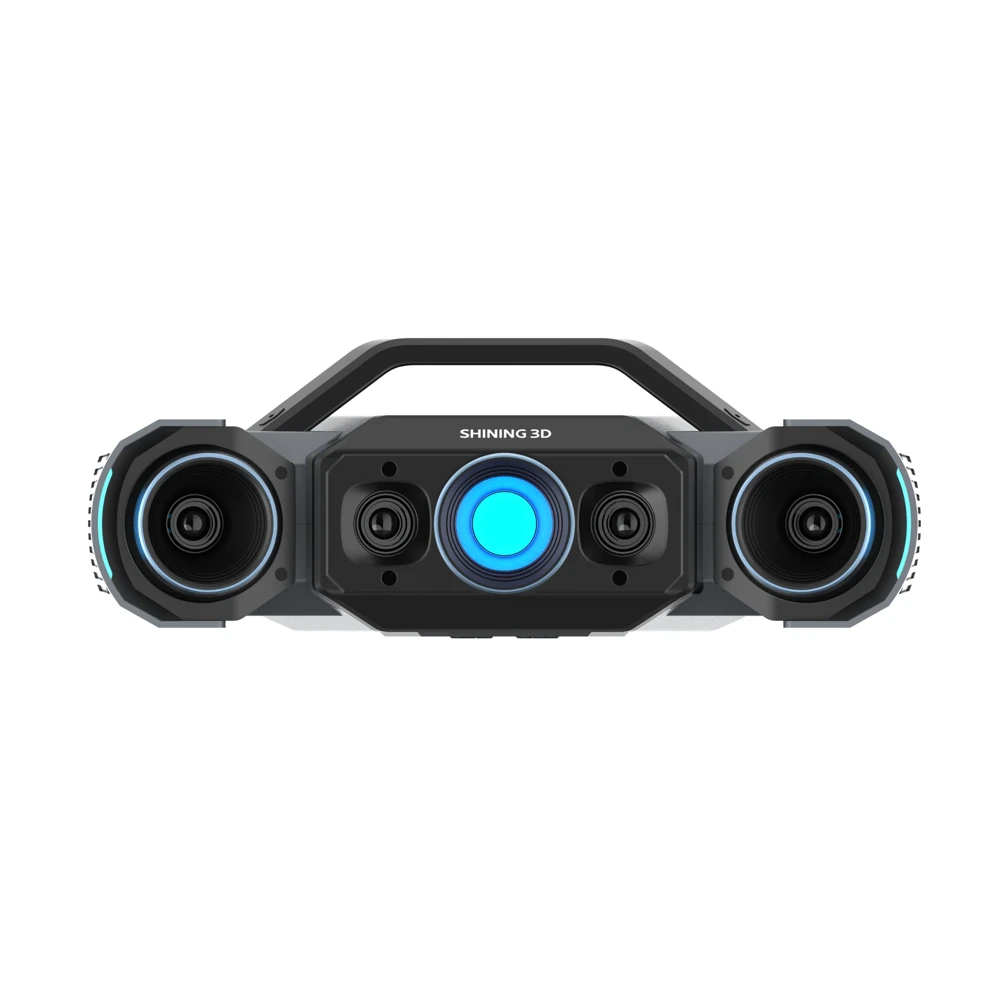

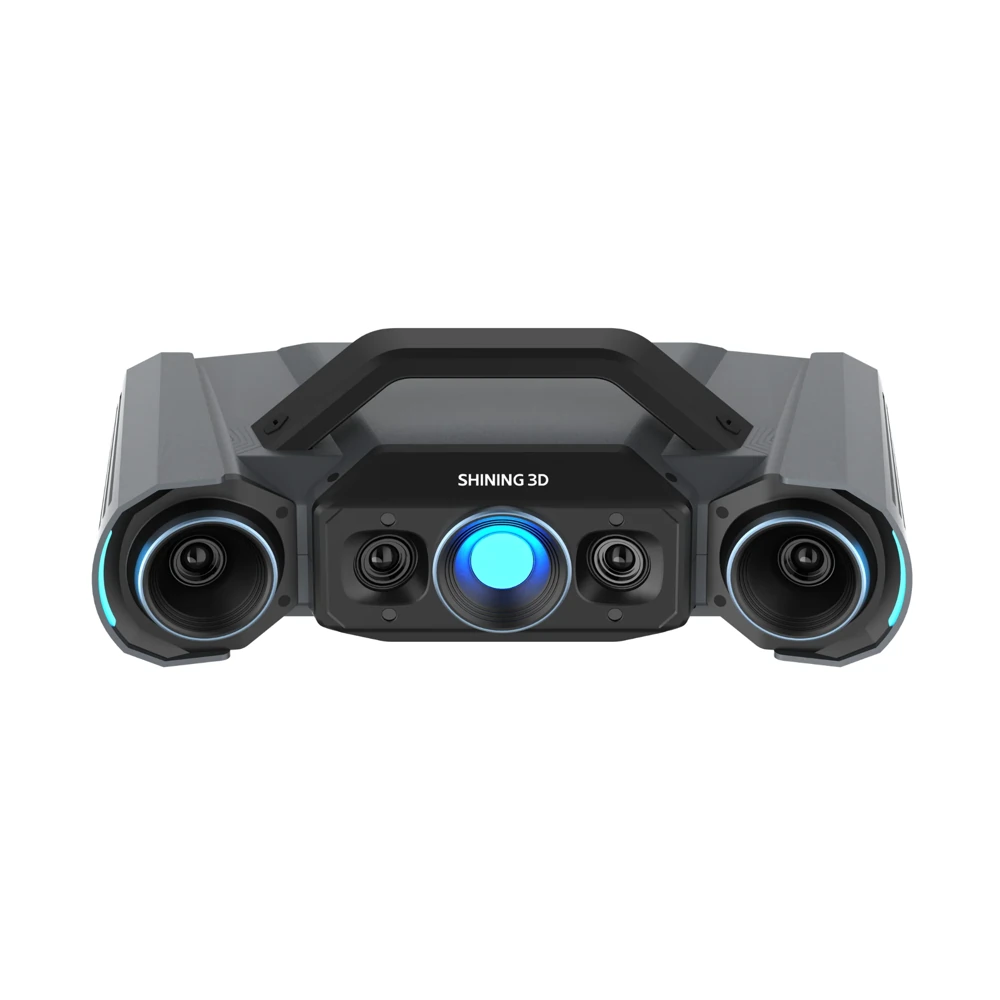

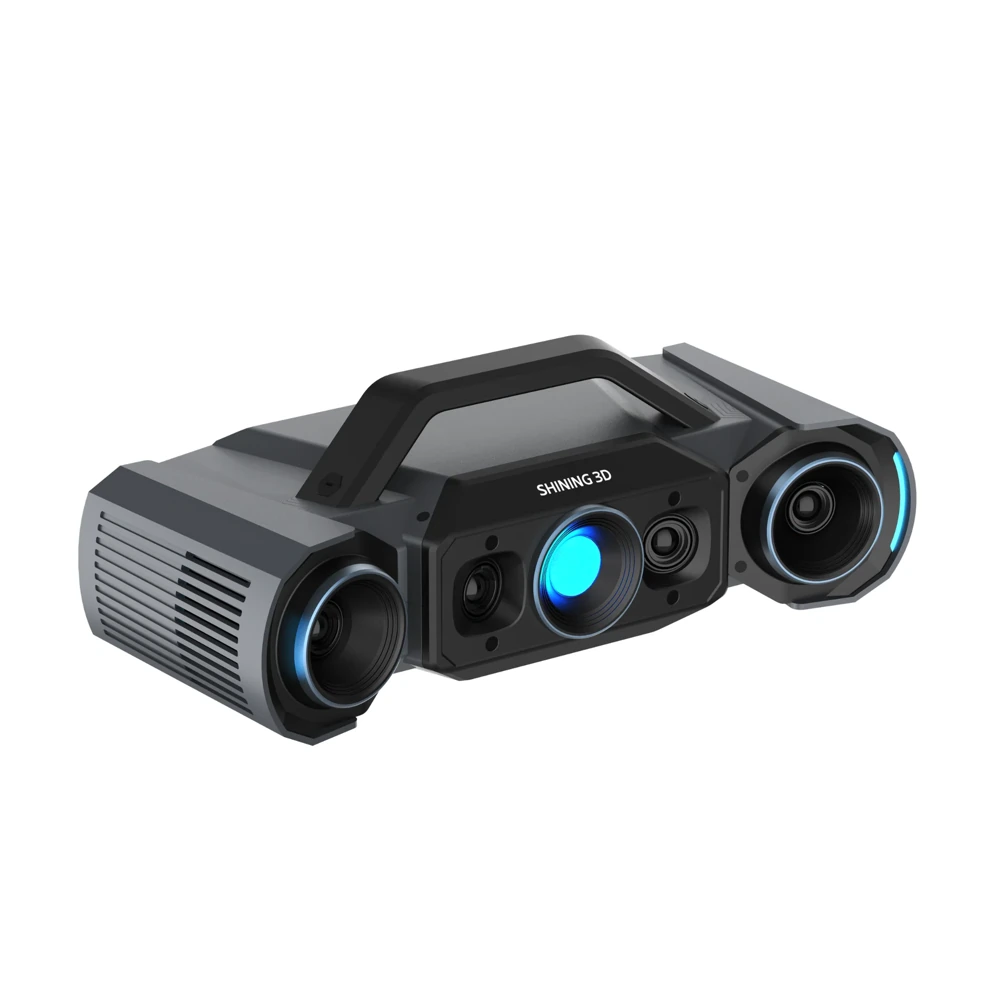

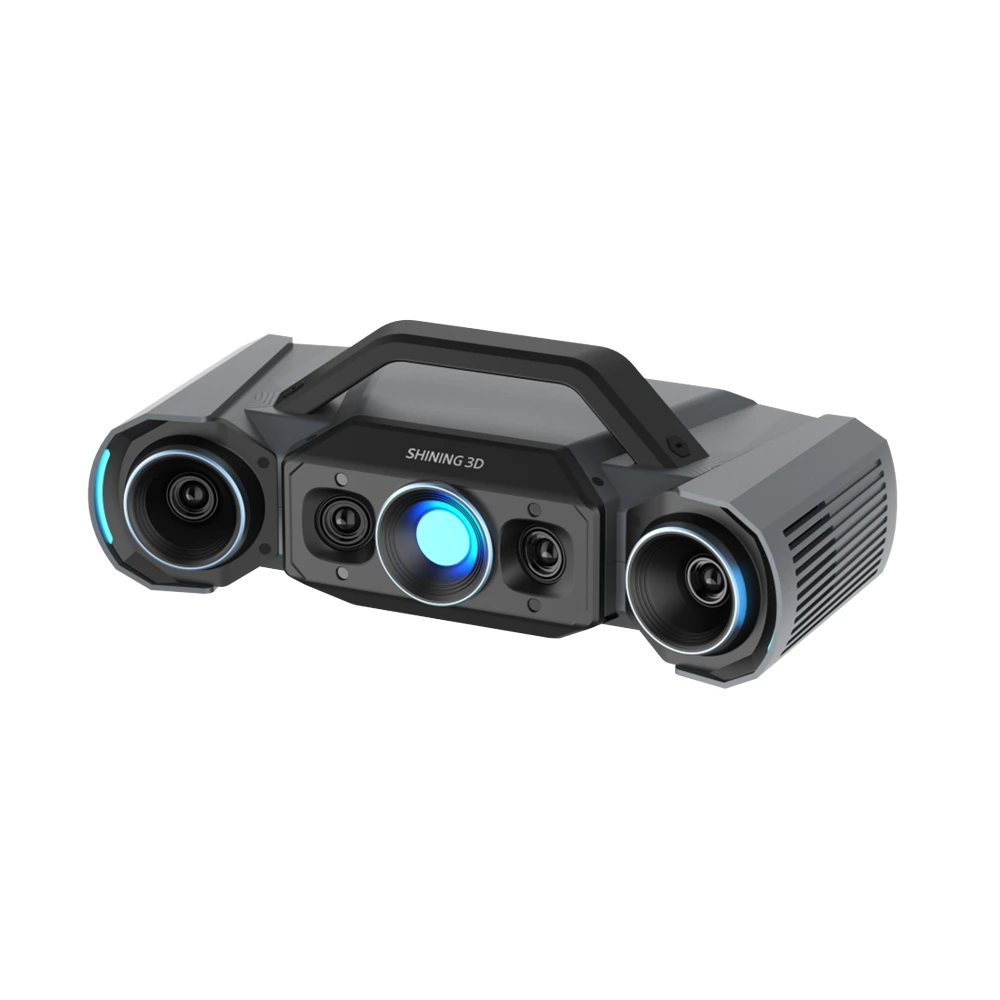

- Q12 HD su 4 × 12,3 MP kameromis.
- Mėlynos LED šviesos technologija.
- Vieno kadro fiksavimas per mažiau nei 1 sekundę.
- Tinka smulkioms detalėms, sudėtingoms geometrijoms ir siauresnėms zonoms.
- Galimas rankinis, pusiau automatinis ir pilnai automatinis darbas.
- Suderinamas su automatiniu pasukamu stalu.
- Galima integracija su pramoniniais robotais.
- Tinka serijinei inspekcijai ir pasikartojančioms matavimo užduotims.
- VDI/VDE 2634 Part 2 ir ISO 10360 patikra.
- Kalibravimas ISO/IEC 17025 akredituotoje tikslumo laboratorijoje.
- Suderinamumas su profesionalia 3D inspekcijos ir atvirkštinio projektavimo programine įranga.
Darbo ir skenavimo režimai:
- Rankinis režimas skirtas lankstiems matavimo darbams, kai operatorius pats valdo skenerio padėtį ir gali greitai prisitaikyti prie konkretaus objekto formos ar projekto situacijos.

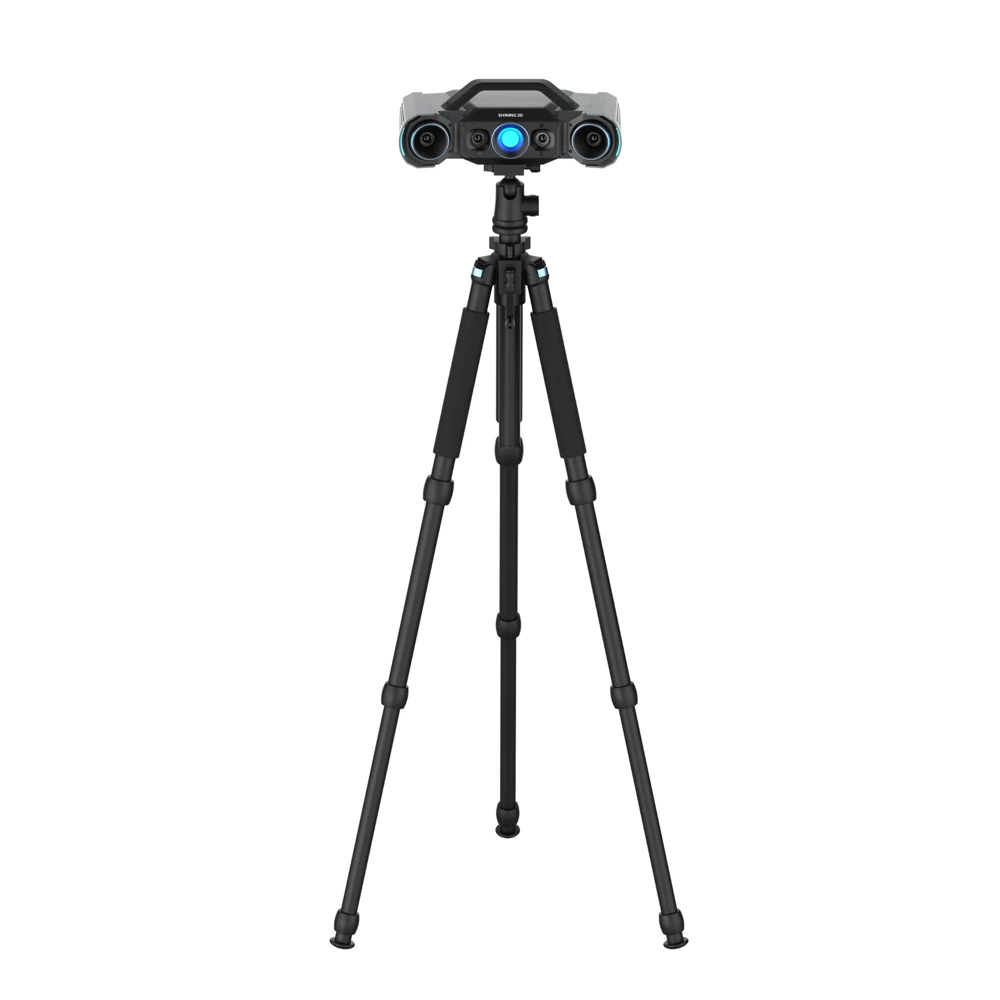

- Pusiau automatinis režimas naudojamas su trikoju ir automatiniu pasukamu stalu. Ši darbo eiga leidžia stabiliau, greičiau ir nuosekliau skenuoti mažas bei vidutinio dydžio detales. Automatinis stalas gali padėti surinkti duomenis iš kelių kampų su mažiau rankinio darbo.

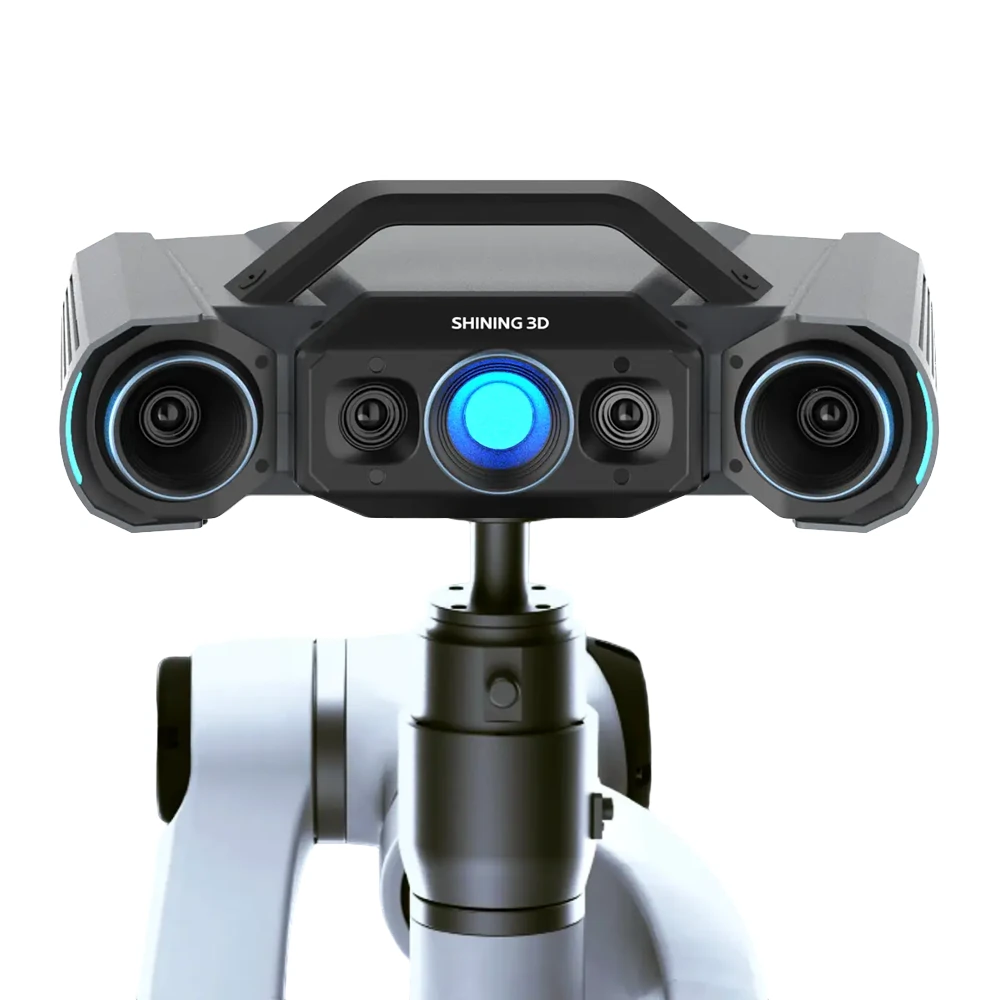

- Pilnai automatinis režimas skirtas integracijai su pramoniniais robotais. Tokia sistema leidžia automatizuoti skenavimo trajektorijas, 3D matavimus, inspekciją ir ataskaitų generavimą. Tai aktualu serijinei gamybai ir pasikartojančioms kokybės kontrolės užduotims.
Programinė įranga ir integracija:
OptimScan Q12 HD darbo eiga pritaikyta 3D inspekcijai, CAD palyginimui, nuokrypių žemėlapiams, matavimų ataskaitoms ir automatizuotam kokybės tikrinimui. Suderinama programinė įranga:
- SHINING3D Inspect
- PolyWorks
- Geomagic Control X
- EXModel Pro
- BlueStar Mapping
- Geomagic Design X
OptimScan programinė įranga taip pat palaiko skenavimo šablonus, vibracijos aptikimą, temperatūros kontrolę ir fono pašalinimą. Tai padeda išlaikyti nuoseklius skenavimo parametrus ir patogiau atlikti pasikartojančias matavimo užduotis.
Pritaikymas:
- Precizinėms gamybos įmonėms.
- Kokybės kontrolės laboratorijoms.
- Serijinei detalių inspekcijai.
- Smulkių techninių komponentų matavimui.
- Elektronikos korpusų ir smulkių plastikinių detalių patikrai.
- Įpurškimo formų ir liejimo formų patikrai.
- Liejinių, štampų ir mechaninių detalių inspekcijai.
- CNC apdirbtų detalių kokybės kontrolei.
- GD&T matavimams ir CAD palyginimui.
- Paviršiaus nuokrypių analizei.
- Automobilių, aviacijos ir precizinės gamybos komponentams.
- Gamybos linijų automatizuotai patikrai.
- Robotinei 3D inspekcijai.
- Atvirkštiniam projektavimui.
- Pirmojo gaminio patikrai (FAI).
- Pasikartojantiems matavimo procesams, kuriuose svarbus stabilumas ir atsekamumas.
Techniniai parametrai:
- Produkto modeliai: OptimScan Q12 HD.
- Tipas: aukšto tikslumo optinis 3D inspekcijos skeneris.
- Skenavimo technologija: mėlynos LED šviesos optinis 3D skenavimas.
- Kameros: OptimScan Q12 HD – 4 × 12,3 MP.
- Skenavimo diapazonai: didelis diapazonas ir mažas diapazonas.
- Matymo laukas: didelis diapazonas – 220 × 150 mm; mažas diapazonas – 80 × 50 mm.
- Tikslumas: didelis diapazonas – 0,01 mm; mažas diapazonas – 0,004 mm.
- Taškų atstumas OptimScan Q12 HD: didelis diapazonas – 0,054 mm; mažas diapazonas – 0,02 mm.
- Darbinis atstumas: didelis diapazonas – 600 mm; mažas diapazonas – 200 mm.
- Ryškumo gylis: didelis diapazonas – 120 mm; mažas diapazonas – 30 mm.
- Šviesos šaltinis: mėlyna LED šviesa.
- Vieno kadro fiksavimas: mažiau nei 1 s.
- Svoris: 3,6 kg.
- Matmenys: 366 × 162 × 132 mm.
- Duomenų kabelio ilgis: 5 m.
- Sertifikatai: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX.
- Patikros standartai: VDI/VDE 2634 Part 2 ir ISO 10360.
- Kalibravimo/ tikslumo aplinka: ISO/IEC 17025 akredituota tikslumo laboratorija.
Pakuotė:
1× OptimScan Q12 HD 3D skeneris su visais reikalingais priedais.
