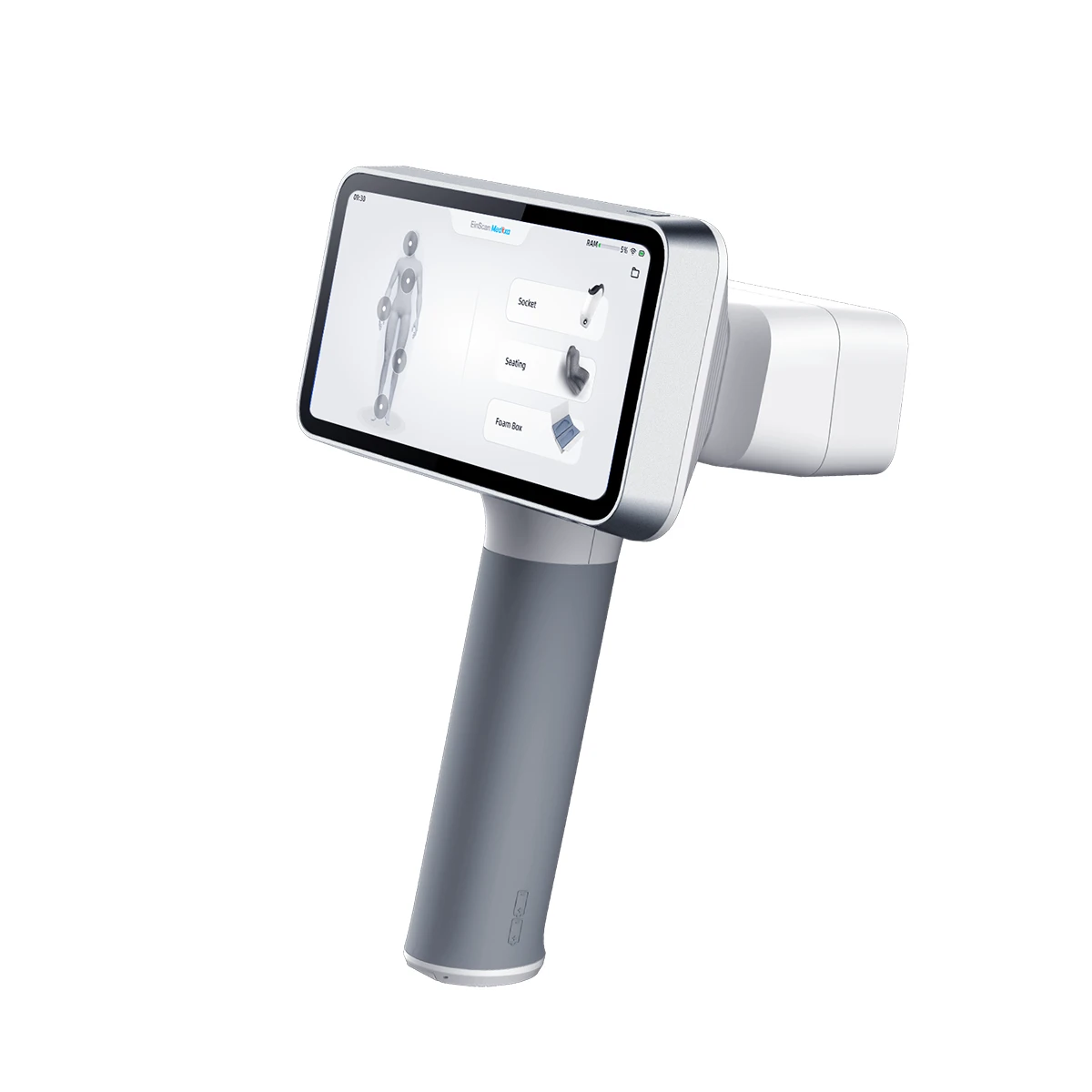

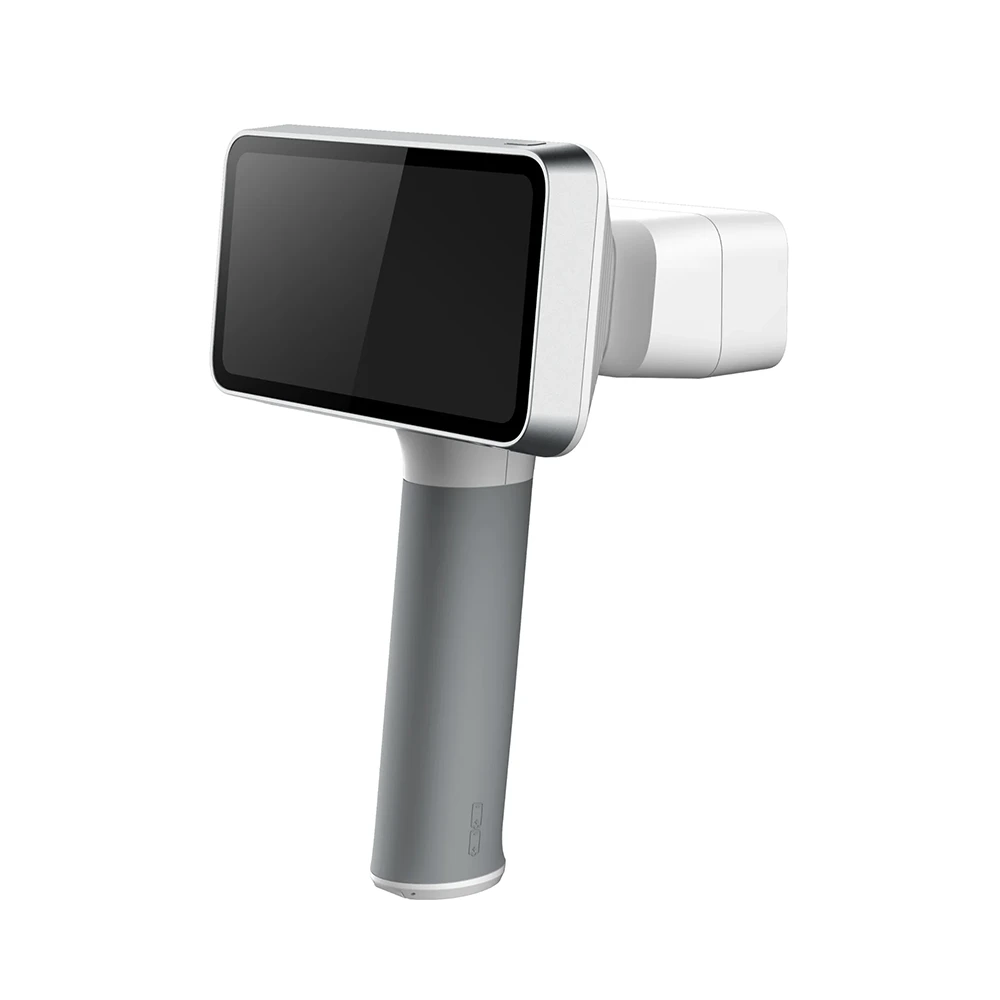

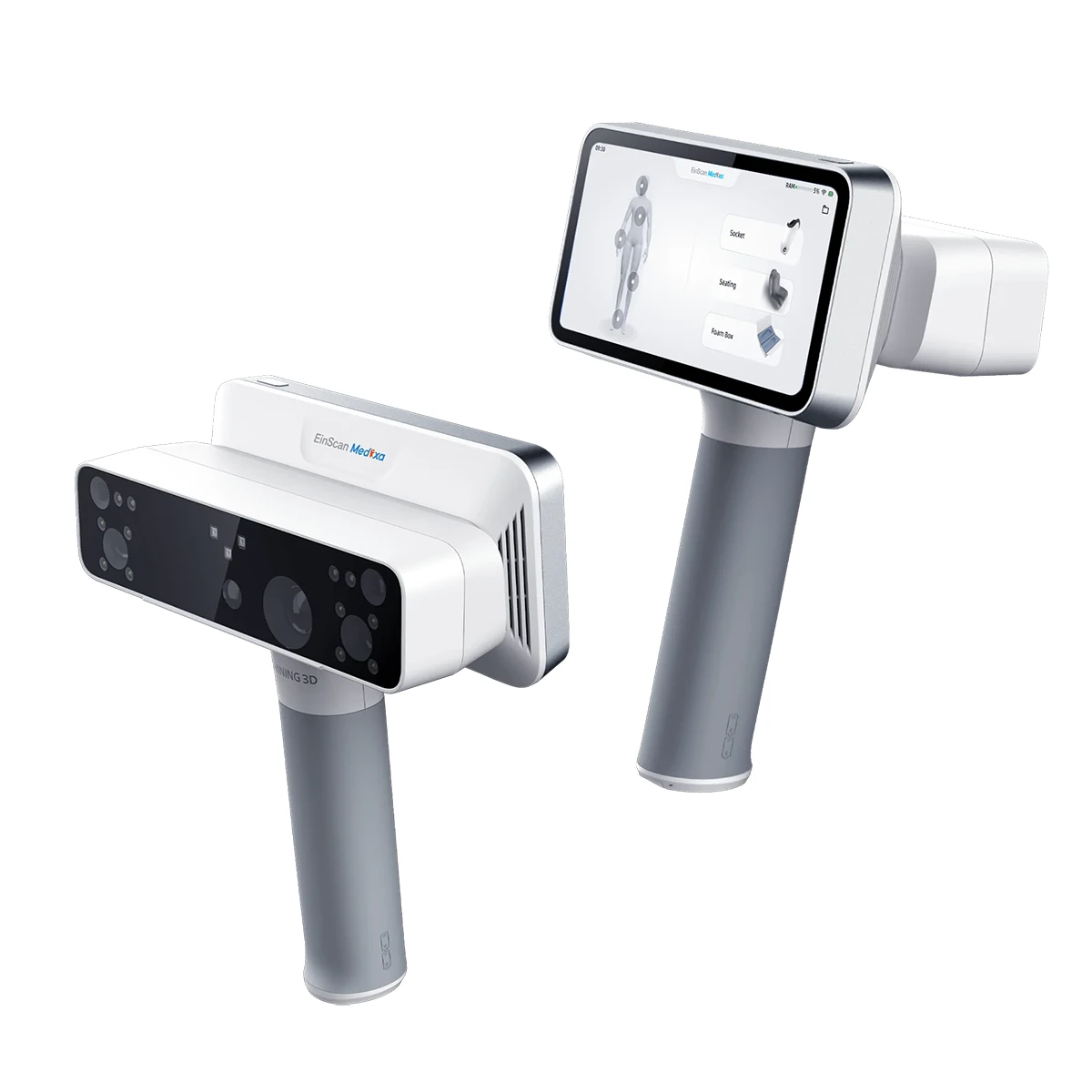

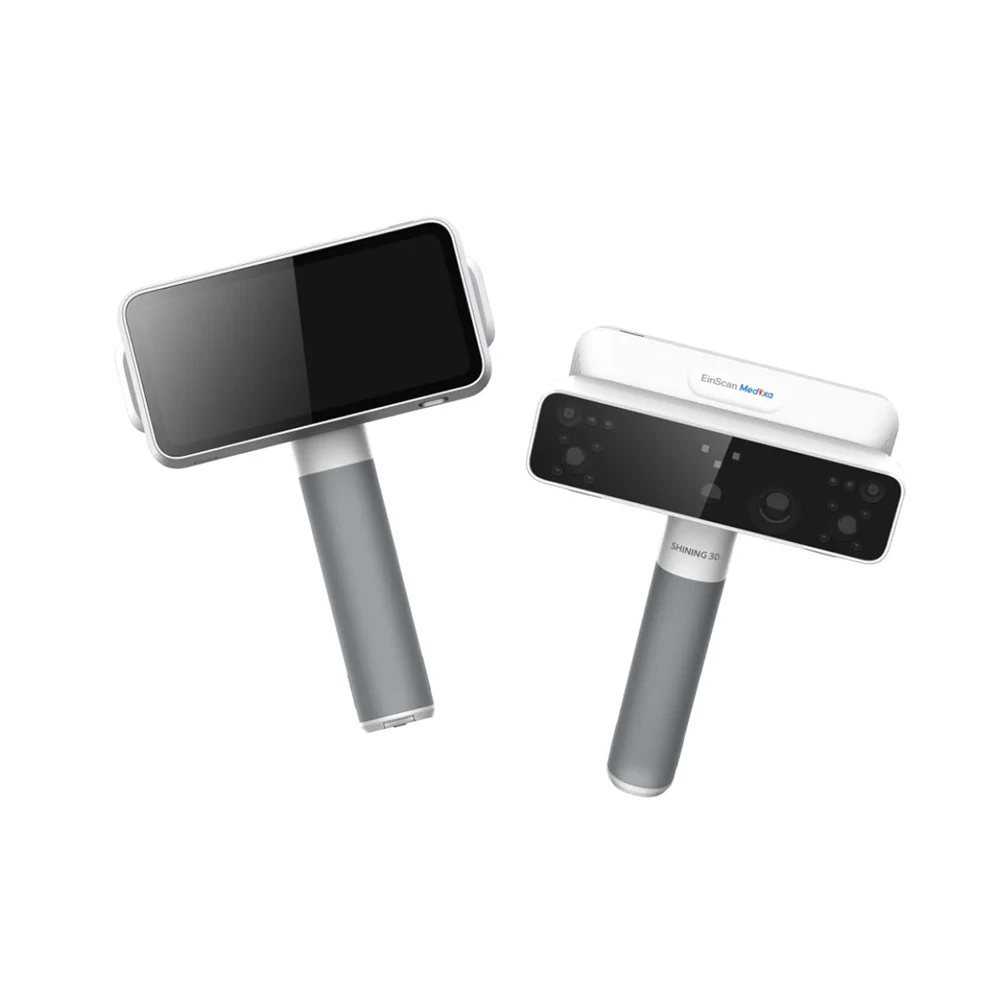

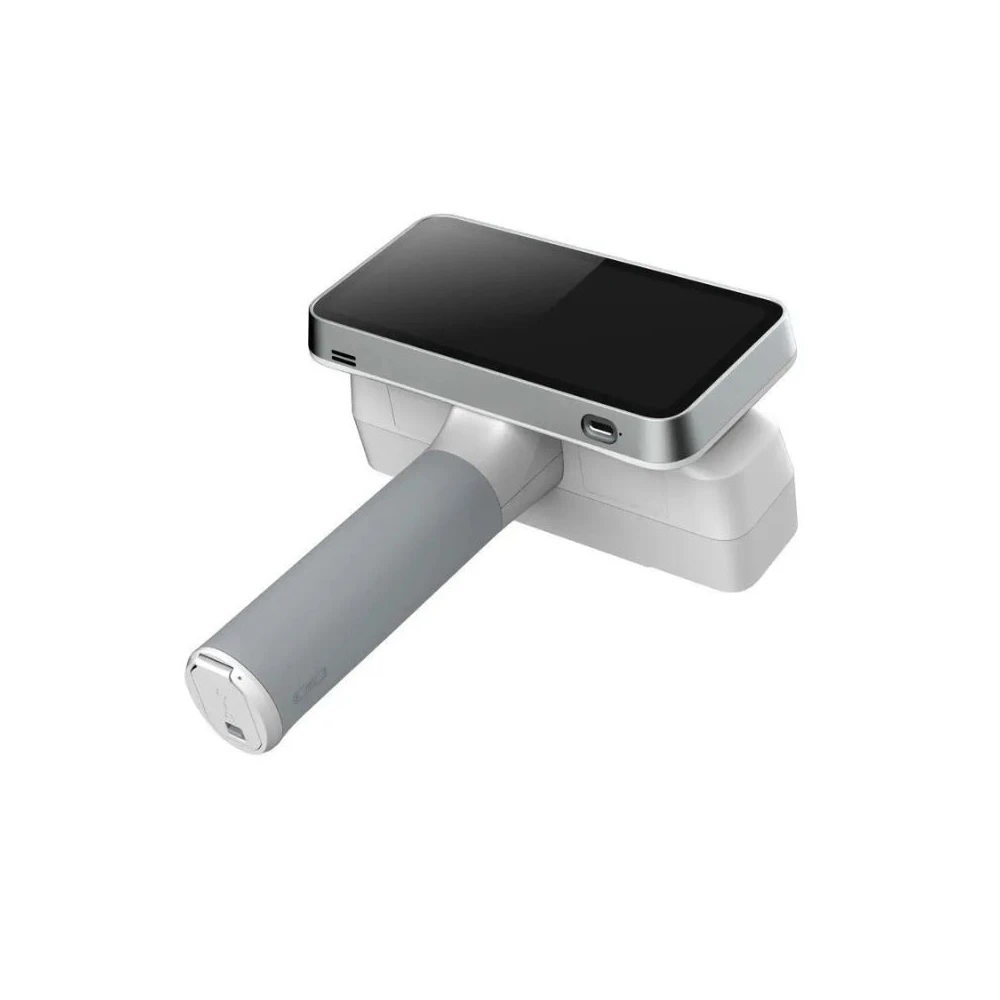

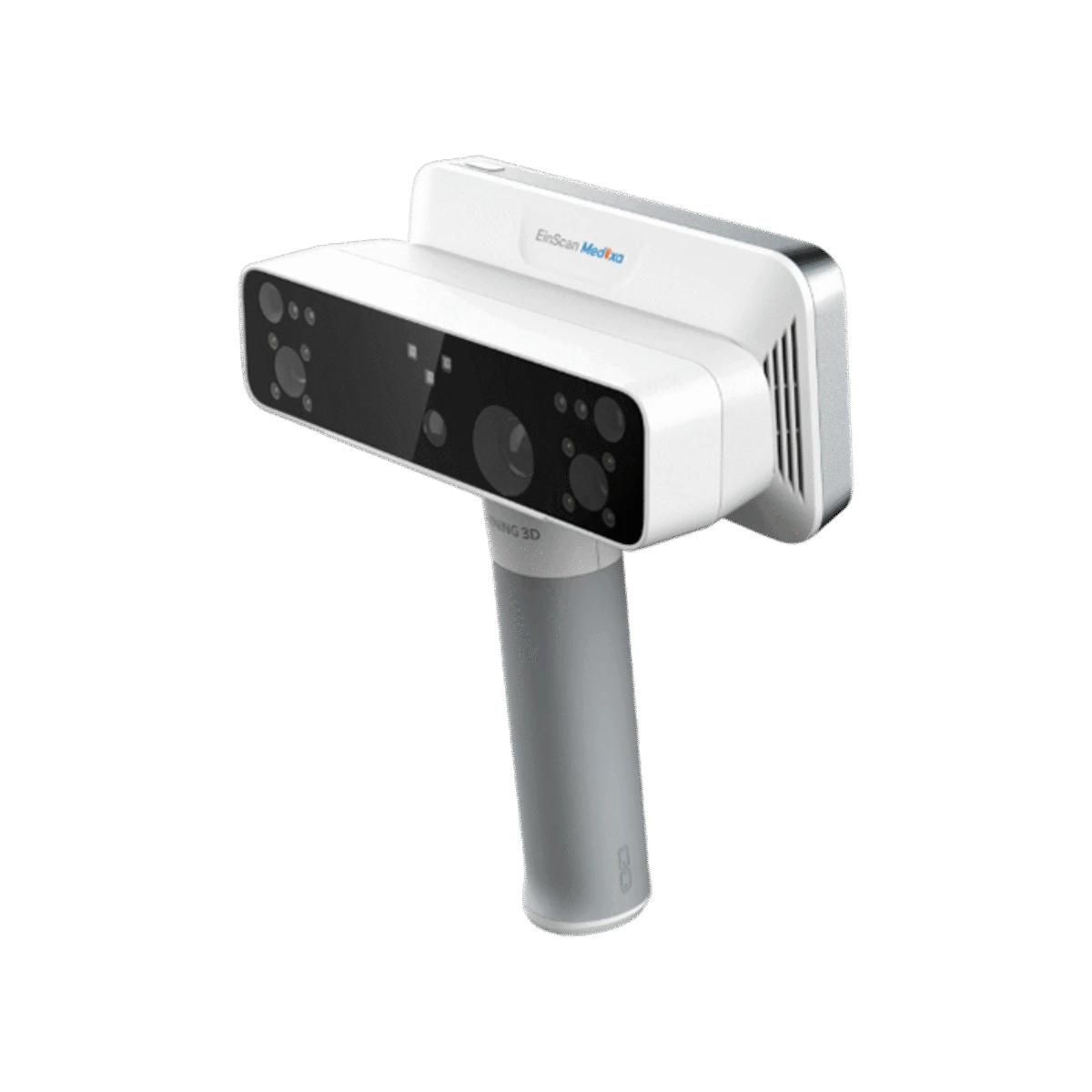

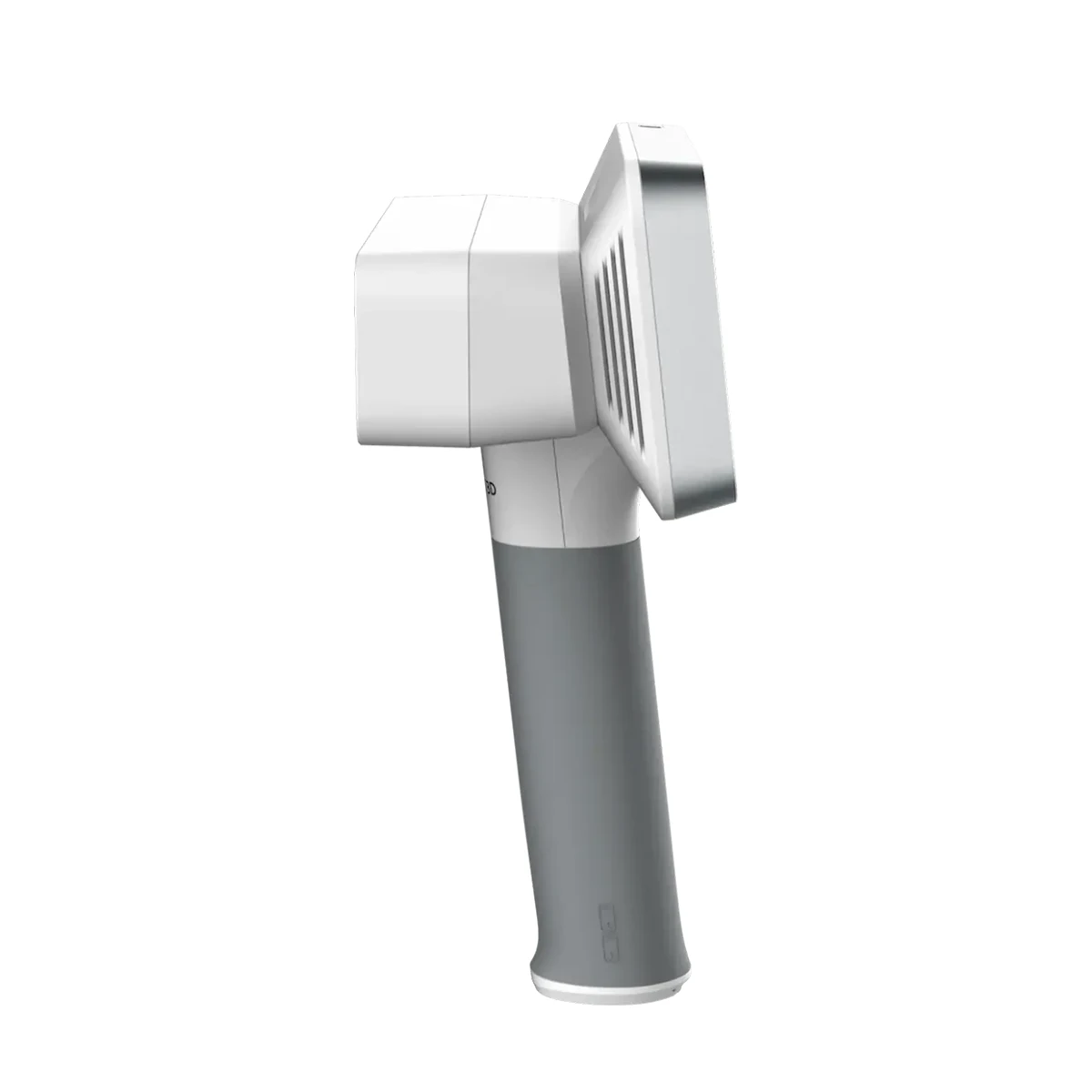

EinScan Medixa yra specializuotas SHINING 3D 3D skeneris, skirtas ortotikos ir protezavimo sričiai. Tai belaidis, nešiojamas ir autonomiškai veikiantis įrenginys, kuriame viename korpuse sujungtas kūno 3D skenavimas, duomenų apdorojimas, modelio peržiūra ir eksportavimas. Dėl integruoto ekrano, vidinės skaičiavimo sistemos ir dviejų keičiamų baterijų skeneriui nereikia išorinio kompiuterio skenavimo metu, todėl jį patogu naudoti klinikoje, dirbtuvėse, vizitų metu ar kitose darbo vietose.

Skeneris naudoja baltos šviesos ir infraraudonųjų spindulių VCSEL technologijas, todėl kūno paviršiaus geometrija fiksuojama bekontakčiu būdu. Toks darbo metodas padeda sumažinti rankinių matavimų, gipso liejimo ir kitų nepatogių fizinių procedūrų poreikį. Tai ypač svarbu dirbant su vaikais, vyresnio amžiaus pacientais ar jautresnėmis kūno sritimis, kai svarbu procedūrą atlikti greitai, švariai ir kuo komfortiškiau. EinScan Medixa programinė įranga pritaikyta ortotikos ir protezavimo darbo eigai. Procesas pateikiamas aiškia seka: pasirenkamas skenavimo režimas, atliekamas skenavimas, duomenys sulygiuojami ir eksportuojami tolimesniam darbui. Tokia struktūra palengvina kasdienį naudojimą ir leidžia skenerį efektyviai taikyti net tada, kai komandoje yra mažiau 3D skenavimo patirties turinčių specialistų.

Įrenginyje numatyti iš anksto paruošti skenavimo režimai skirtingoms kūno dalims ir klinikiniams scenarijams: veidui, kranialiniam skenavimui, liemeniui, viršutinėms ir apatinėms galūnėms, pėdoms, protezų lizdams, sėdėjimo atramoms ir putplasčio formoms. Tai padeda greičiau pradėti darbą, išlaikyti nuoseklius parametrus ir sutrumpinti pasiruošimo laiką. Esant poreikiui, skenavimo nustatymus galima koreguoti pagal konkrečią darbo eigą, paciento situaciją ar individualaus gaminio projektavimo reikalavimus. Vienas svarbiausių EinScan Medixa privalumų – judėjimo kompensavimo algoritmai. Jie padeda sumažinti nedidelių paciento judesių įtaką skenavimo metu. Tai naudinga skenuojant kūdikių galvas korekciniams šalmams, liemenį, kurį veikia kvėpavimas, arba pacientus, kuriems sunku ilgiau išbūti visiškai nejudant.

Integruota 5 MP tekstūros kamera leidžia užfiksuoti ne tik tikslią geometriją, bet ir paviršiaus tekstūras bei specialisto pažymėtas zonas. Tai svarbu kuriant individualius ortopedinius ar protezavimo gaminius, kai į skaitmeninį modelį reikia tiksliai perkelti anatominius orientyrus, ranka pažymėtas linijas ar kitas klinikines žymas. EinScan Medixa sugeneruoti 3D duomenys eksportuojami STL, OBJ ir PLY formatais. Tai leidžia modelius naudoti su CAD/CAM, ortotikos ir protezavimo projektavimo programine įranga bei skaitmeninės gamybos procesais. Skaitmeninis duomenų archyvavimas taip pat leidžia lengviau sekti paciento formos pokyčius, lyginti pakartotinių vizitų rezultatus ir palaikyti aiškesnę klinikinę dokumentaciją.

Skeneris palaiko lankstų duomenų perdavimą ir gali būti pritaikomas darbui su klinikinėmis darbo eigomis, užsakymo sistemomis ar dizaino portalais. Tai aktualu įstaigoms, kurios nori skaitmenizuoti ne tik patį skenavimą, bet ir tolimesnį užsakymo, projektavimo bei gamybos procesą. EinScan Medixa taip pat suderinamas su FootStation 2 priedu, skirtu tikslesniam pėdų skenavimui. Šis priedas naudingas pėdų ortozių, individualių vidpadžių, ortopedinės avalynės ir kitų pėdos pagrindu kuriamų sprendimų projektavimui. FootStation 2 į standartinę EinScan Medixa komplektaciją neįtrauktas ir įsigyjamas atskirai.

Pagrindiniai privalumai:

• Belaidis, nešiojamas ir autonomiškai veikiantis 3D skeneris.
• Sukurtas specialiai ortotikos ir protezavimo darbo eigai.
• Skenavimui nereikia išorinio kompiuterio.
• Integruotas 6,4 col. 2K AMOLED jutiklinis ekranas.
• Vidinis duomenų apdorojimas ir eksportavimas tiesiai iš įrenginio.
• Dvi keičiamos 5500 mAh baterijos.
• Iki 3 val. nepertraukiamo skenavimo.
• Palaikomas USB-C įkrovimas naudojimo metu.
• Bekontaktis skenavimas naudojant baltos šviesos ir infraraudonųjų spindulių technologijas.
• Patogesnė ir švaresnė procedūra pacientui, lyginant su tradiciniais gipso liejimo metodais.
• Iš anksto paruošti skenavimo režimai skirtingoms kūno dalims.
• Galimybė koreguoti skenavimo parametrus pagal individualius klinikinius poreikius.
• Judėjimo kompensavimo algoritmai padeda dirbti su pacientais, kuriems sunku išlikti visiškai nejudant.
• 5 MP tekstūros kamera fiksuoja paviršiaus tekstūras ir specialisto pažymėtas zonas.
• Tikslūs 3D duomenys su minimaliu papildomu apdorojimu.
• Eksportas į STL, OBJ ir PLY formatus.
• Suderinamumas su CAD/CAM ir ortotikos bei protezavimo projektavimo programine įranga.
• Skaitmeninis duomenų archyvavimas paciento pokyčių stebėjimui.
• Galimybė integruoti į klinikines užsakymo ir projektavimo darbo eigas.
• Suderinamumas su FootStation 2 pėdų skenavimo priedu.

Pritaikymas:

• Ortotikos ir protezavimo klinikoms.
• Ortopedinių įtvarų projektavimui.
• Individualių protezų lizdų kūrimui.
• Kūdikių galvos korekcinių šalmų ir kranialinių ortozių projektavimui.
• Stuburo ir skoliozės įtvarų projektavimui.
• Viršutinių galūnių protezų projektavimui.
• Apatinių galūnių protezų ir ortozių sprendimams.
• Pėdų ortozių, individualių vidpadžių ir ortopedinės avalynės projektavimui.
• Veido, galvos, liemens, rankų, kojų ir pėdų skenavimui.
• Sėdėjimo atramų ir atraminių paviršių skaitmeninimui.
• Putplasčio formų skenavimui ir perkėlimui į skaitmeninę darbo eigą.
• Individualių medicininių, reabilitacinių ar pagalbinių priemonių gamybai.
• Klinikoms, norinčioms sumažinti rankinių matavimų ir gipso liejimo poreikį.
• Darbo eigoms, kuriose svarbus greitas, švarus ir pakartojamas 3D duomenų surinkimas.

Darbo eiga:

EinScan Medixa padeda pereiti nuo rankinių matavimų ir fizinių formų prie skaitmeninio kūno 3D skenavimo. Tradicinėje darbo eigoje dažnai naudojamas gipso liejimas, matavimo juostos, rankiniai brėžiniai ir papildomas CAD modeliavimas. Skaitmeninė darbo eiga leidžia greičiau surinkti formos duomenis, sumažinti medžiagų naudojimą ir patogiau perduoti informaciją projektavimui ar gamybai. Pagal pateiktą ROI pavyzdį, vieno kranialinio atvejo darbo laikas gali sumažėti nuo maždaug 5 valandų iki 1 valandos, o skenavimo etapas gali trukti apie 30 sekundžių. Taip pat nurodomas mažesnis pakartotinio darbo poreikis ir didesnis pacientų aptarnavimo efektyvumas. Realūs rezultatai priklauso nuo konkrečios klinikos darbo eigos, specialistų patirties, gamybos proceso ir naudojamos programinės įrangos.

Techniniai parametrai:

• Skenavimo režimai: veidas, kranialinis skenavimas, liemuo, viršutinė galūnė, apatinė galūnė, pėda, protezo lizdas, sėdėjimo atrama, putplasčio forma.
• Šviesos šaltiniai: balta šviesa ir infraraudonųjų spindulių VCSEL.
• Tikslumas: RMS < 0,3 mm.
• Darbinis atstumas: 200–600 mm / 160–1500 mm, priklausomai nuo skenavimo režimo.
• Matymo laukas: 475 × 360 mm / 1090 × 1260 mm, priklausomai nuo skenavimo režimo.
• Taškų atstumas: 0,2–3 mm.
• Saugumas: LED šviesa saugi akims; infraraudonųjų spindulių šaltinis – Class I, saugus akims.
• Tekstūros kamera: 5 MP.
• Sulygiavimo metodai: geometrija, tekstūros, žymekliai, hibridinis režimas, globalūs žymekliai.
• Eksporto formatai: STL, OBJ, PLY.
• Procesorius: 8 branduolių, 2,4 GHz.
• Operatyvioji atmintis: 32 GB DDR5.
• Vidinė saugykla: 1 TB SSD.
• Ekranas: 6,4 col. 2K AMOLED jutiklinis ekranas.
• Ryšys ir sąsajos: Wi-Fi 6, USB-C.
• Baterija: 2× keičiamos 5500 mAh baterijos.
• Veikimo laikas: iki 3 val. nepertraukiamo skenavimo.
• Įkrovimas: USB-C, palaikomas įkrovimas naudojimo metu; suderinama su USB-C 60 W PD 3.0 įkrovimu.
• Matmenys: 233 × 180 × 91 mm.
• Svoris su baterijomis: 953 g.
• Suderinamas priedas: FootStation 2.

Pakuotė:

• 1× EinScan Medixa 3D skeneris su priedais.
