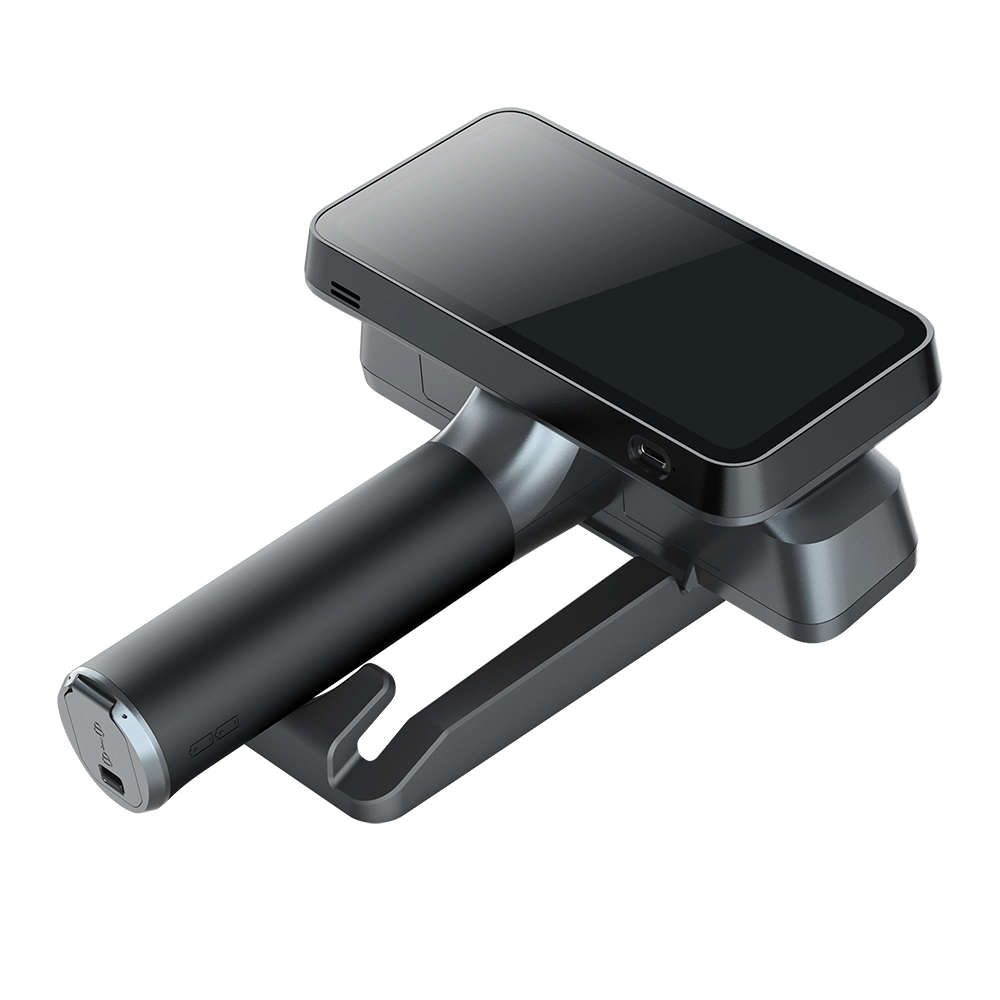

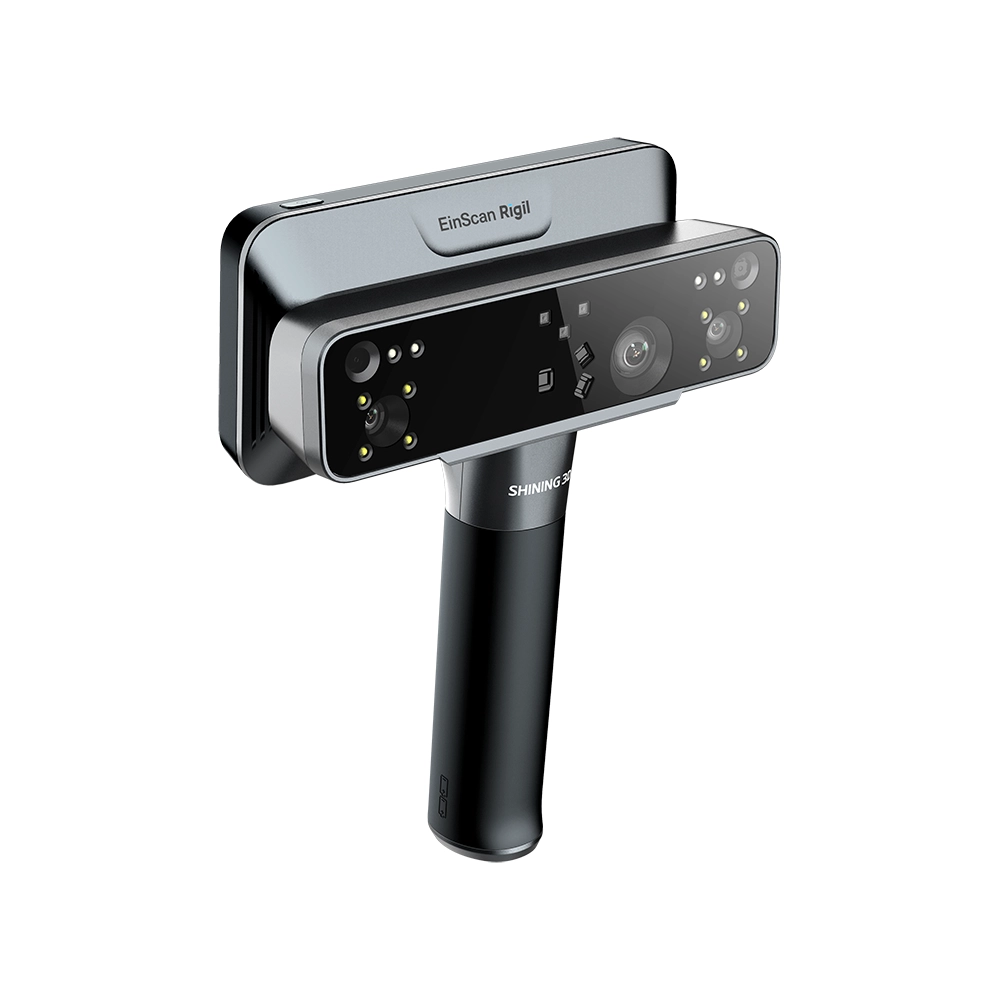

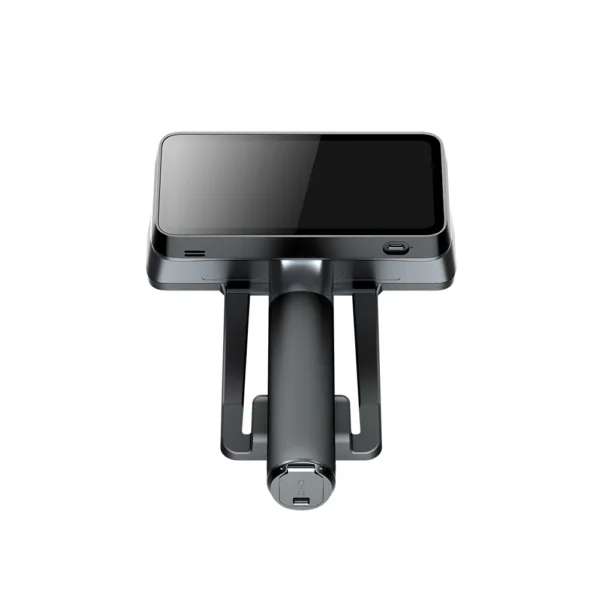

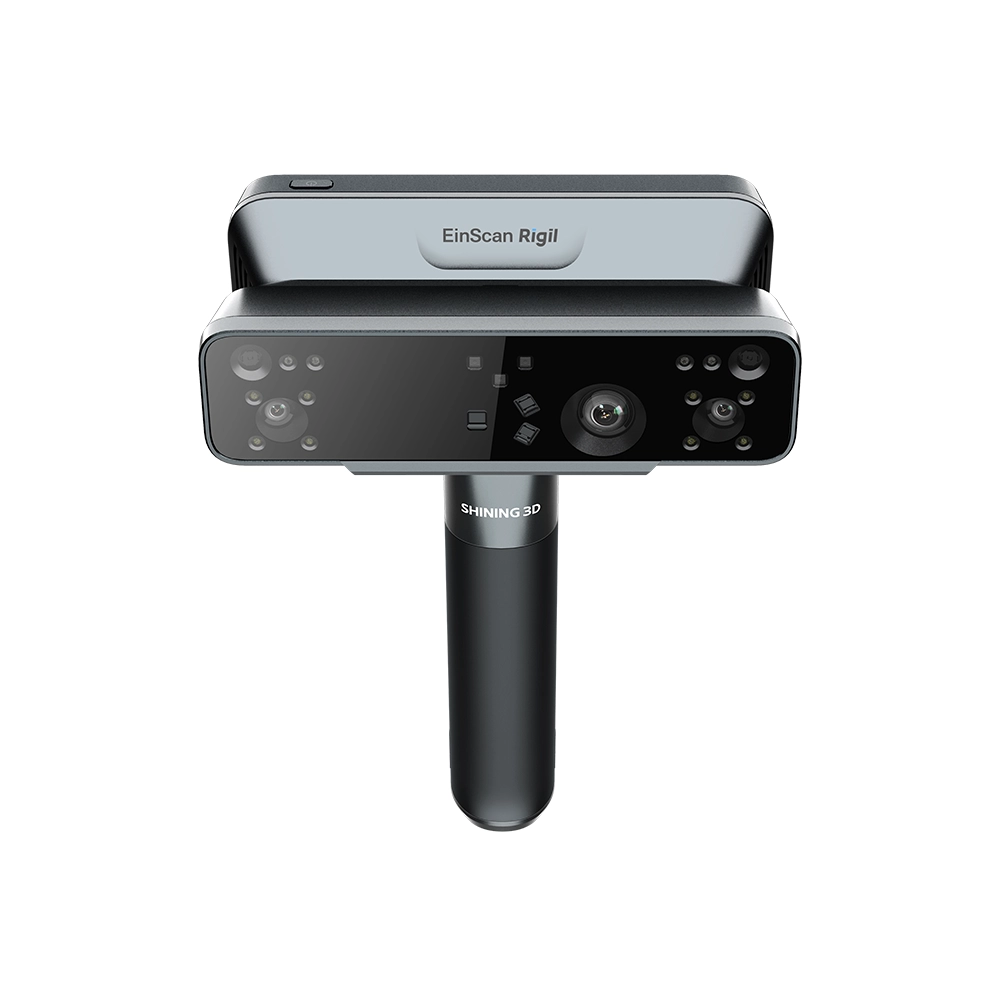

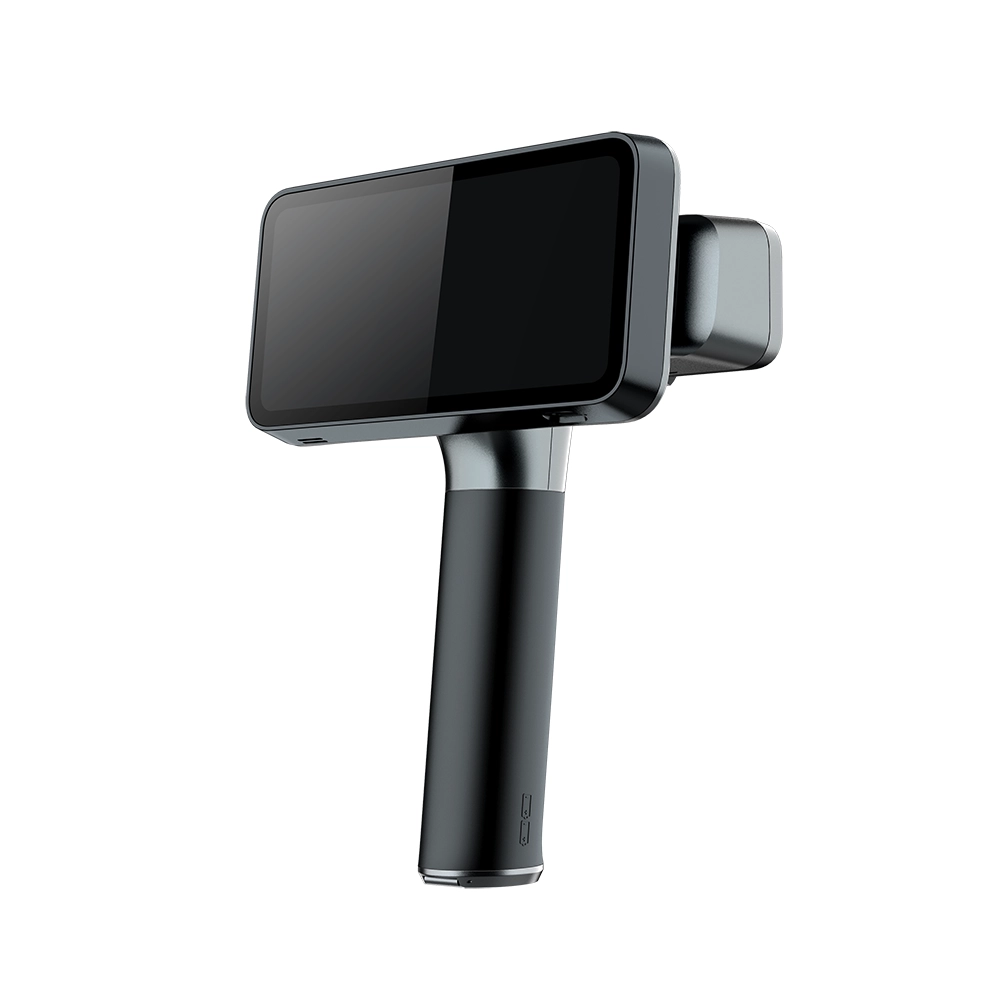

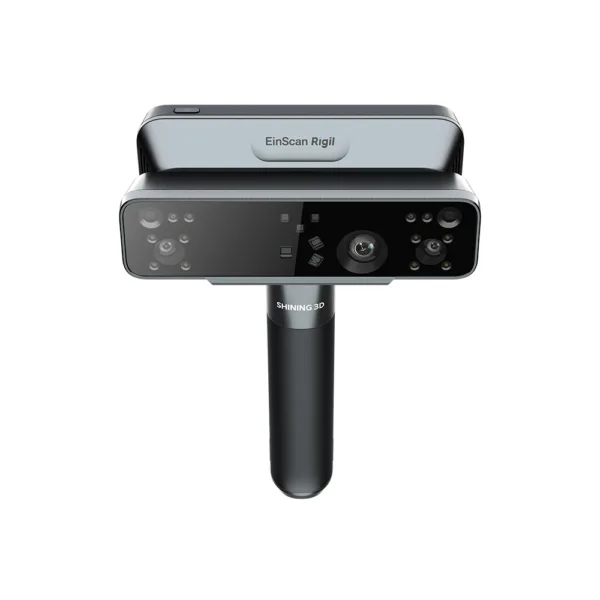

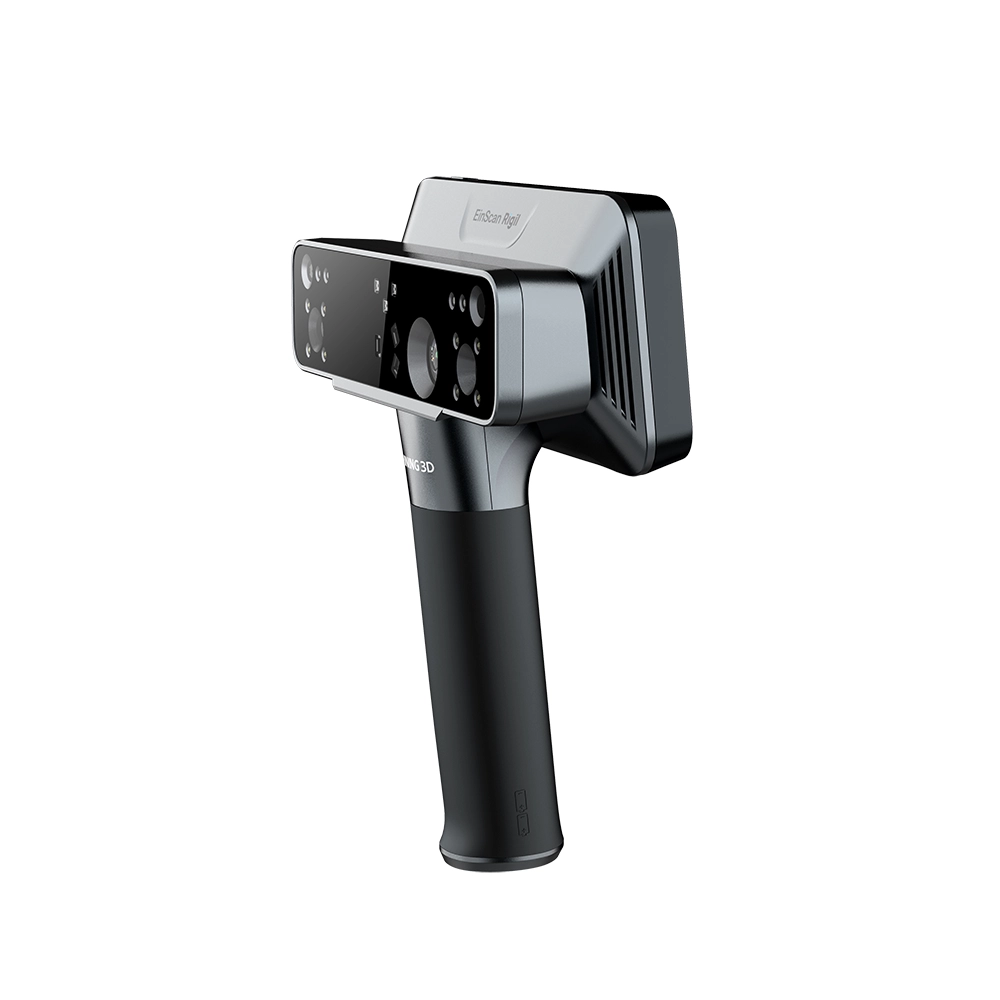

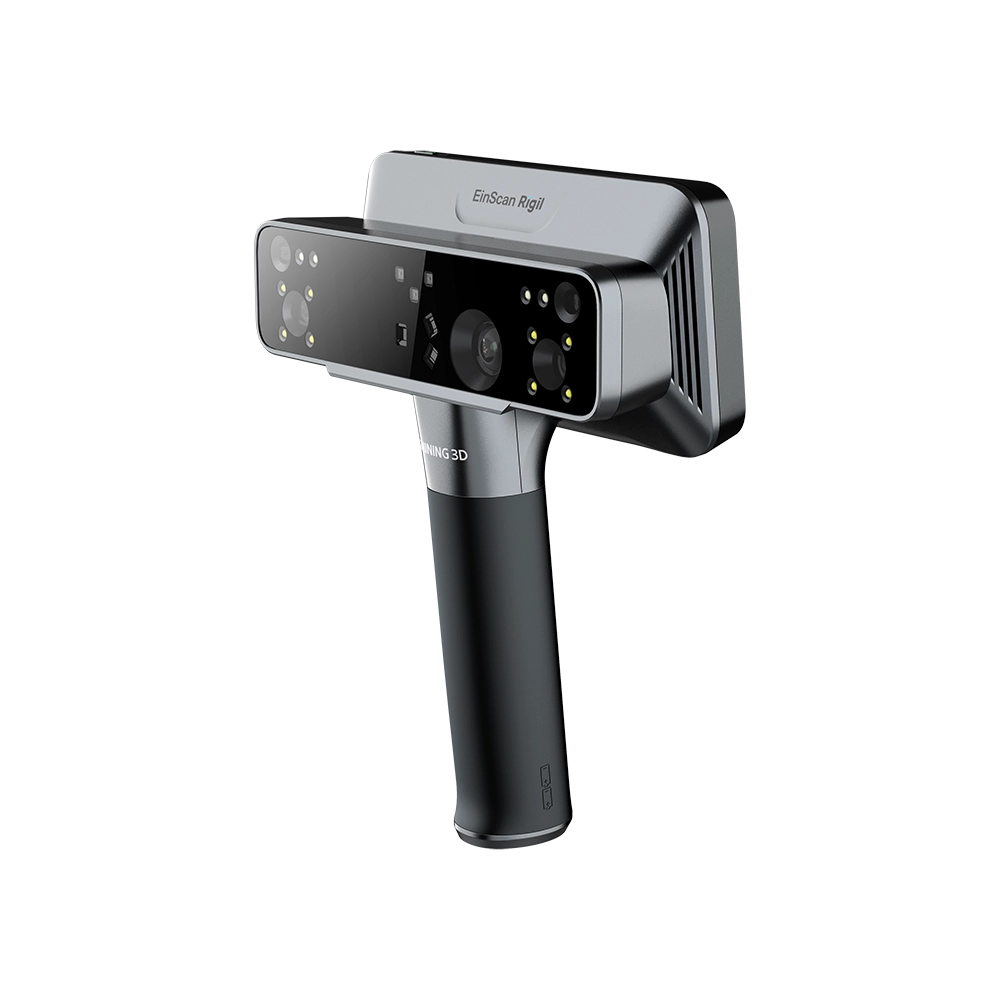

EinScan Rigil yra profesionalus SHINING 3D „Tri-Mode“ lazerinis 3D skeneris, skirtas greitam, tiksliam ir lanksčiam objektų skaitmeninimui. Įrenginys sukurtas darbams, kuriuose svarbu suderinti mobilumą, aukštą duomenų kokybę, paviršių įvairovės palaikymą ir galimybę dirbti tiek be kompiuterio, tiek su papildoma kompiuterio skaičiavimo galia. Skeneris išsiskiria trimis darbo režimais ir hibridine šviesos sistema. Greitam skenavimui naudojamos 19+19 kryžminės mėlyno lazerio linijos, kurios padeda efektyviai fiksuoti didesnį paviršiaus plotą ir išlaikyti sklandų sekimą. Smulkesnėms detalėms naudojamos 7 lygiagrečios mėlyno lazerio linijos, leidžiančios gauti aukštesnės kokybės geometriją ir aiškesnius paviršiaus niuansus. Didesniems objektams ir lankstesniam marker-free skenavimui naudojamas infraraudonųjų spindulių VCSEL režimas.

EinScan Rigil leidžia perjungti mėlyno lazerio skenavimo režimus darbo metu, todėl viename projekte galima derinti greitį ir detalumą. Pavyzdžiui, didesnės objekto zonos gali būti nuskenuojamos greičiau naudojant kryžmines lazerio linijas, o smulkesnės ar techniškai svarbios vietos papildomai užfiksuojamos 7 lygiagrečių lazerio linijų režimu. Tokia darbo eiga ypač naudinga automobilių detalių, inžinerinių komponentų, modifikuojamų dalių ar kitų sudėtingų objektų skenavimui.

Įrenginys turi integruotą skaičiavimo sistemą, 6,4 col. 2K AMOLED jutiklinį ekraną, 32 GB DDR5 operatyviosios atminties, 1 TB SSD saugyklą ir dvi keičiamas 5500 mAh baterijas. Tai leidžia atlikti skenavimo, projekto kūrimo, taškų debesies redagavimo, tinklelio generavimo, modelio peržiūros ir duomenų eksportavimo veiksmus tiesiai skeneryje. Toks „viskas viename“ principas suteikia daug laisvės dirbant dirbtuvėse, garaže, gamybinėje aplinkoje, lauke ar kitoje vietoje, kur nepatogu naudoti laidus ir atskirą darbo stotį.

EinScan Rigil gali veikti keliais darbo būdais. Autonominis belaidis režimas leidžia dirbti be kompiuterio ir be kabelių, išlaikant lengvą, mobilią darbo eigą. PC belaidis arba laidinis režimas suteikia papildomą kompiuterio skaičiavimo galią, didesnį našumą, išplėstines redagavimo galimybes, kelių projektų sulygiavimą ir patogesnį didesnės apimties duomenų apdorojimą. Skeneris pritaikytas sudėtingiems paviršiams. Mėlyno lazerio ir infraraudonųjų spindulių technologijos leidžia dirbti su tamsiais, atspindinčiais ir metaliniais paviršiais, daugeliu atvejų sumažinant poreikį naudoti skenavimo purškiklį. Tai aktualu automobilių kėbulo detalėms, salonui, motociklų komponentams, metalo gaminiams, techninėms dalims ir kitiems objektams, kurių paviršiai dažnai kelia iššūkių tradiciniams 3D skeneriams.

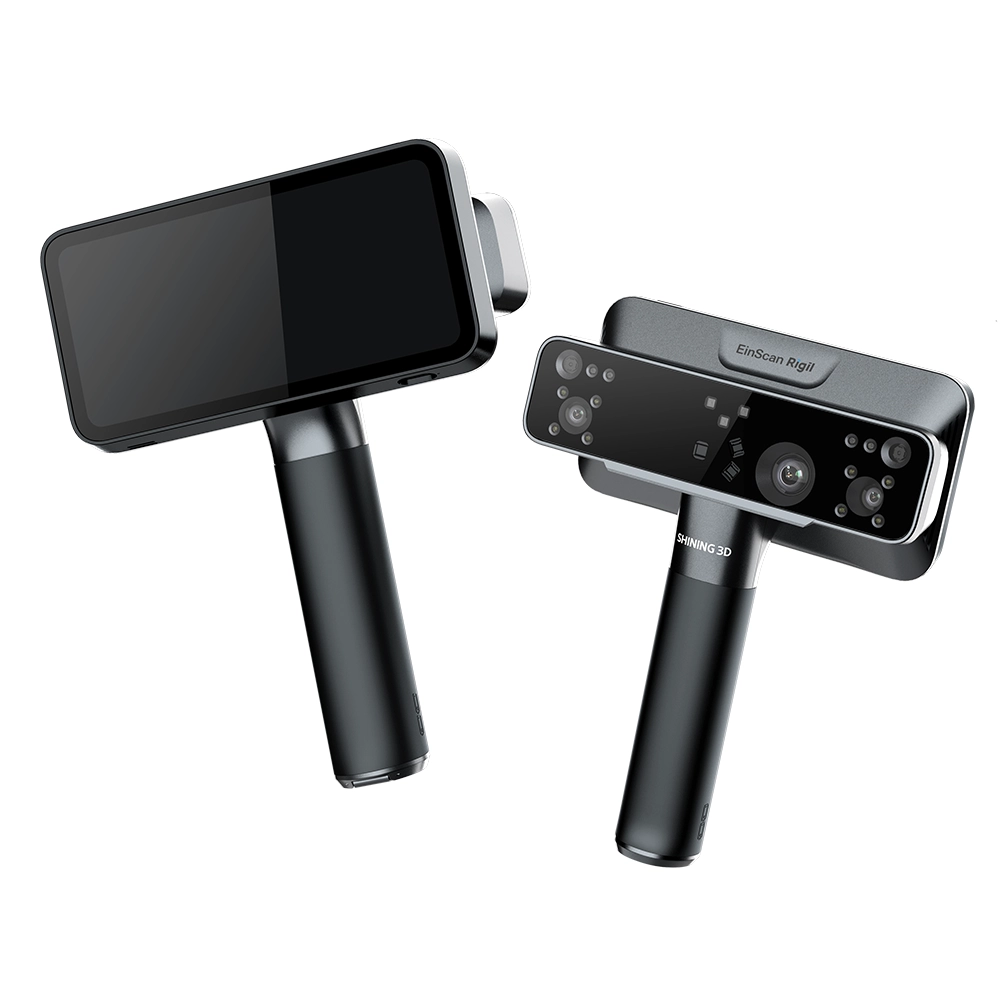

Atskirtos kameros mėlynam lazeriui ir infraraudonųjų spindulių režimui padeda tiksliau fiksuoti skirtingų šviesos šaltinių duomenis. Toks sprendimas pagerina duomenų atpažinimą sudėtingose apšvietimo sąlygose ir leidžia stabiliau dirbti tiek patalpose, tiek lauke. Skeneris taip pat palaiko skenavimą lauko sąlygomis, kai aplinkoje yra stipresnis apšvietimas ar tiesioginė saulės šviesa. EinScan Rigil tinka ne tik inžineriniams ir automobilių modifikavimo darbams, bet ir AR / VR turinio kūrimui, skaitmeniniams modeliams, meno objektų skaitmeninimui, paveldo išsaugojimui, švietimui ir moksliniams tyrimams. 5 MP spalvotų tekstūrų fiksavimas leidžia kurti ne tik tikslius geometrijos modelius, bet ir vizualiai aiškesnius objektų skaitmeninius atvaizdus.

Pagrindinės privalumai:

• Belaidis „Tri-Mode“ lazerinis 3D skeneris.
• Integruota skaičiavimo sistema darbui be išorinio kompiuterio.
• Trys skenavimo sprendimai viename įrenginyje: 19+19 kryžminės mėlyno lazerio linijos, 7 lygiagrečios mėlyno lazerio linijos ir infraraudonųjų spindulių VCSEL režimas.
• 19+19 kryžminių lazerio linijų režimas greitam ir efektyviam skenavimui.
• 7 lygiagrečių lazerio linijų režimas smulkioms detalėms ir aukštesnei geometrinei raiškai.
• IR Rapid režimas didesniems objektams ir marker-free skenavimui.
• Galimybė perjungti mėlyno lazerio režimus skenavimo metu.
• Iki 0,04 + 0,06 mm/m tūrinis tikslumas.
• Iki 0,05 mm geometrinė raiška.
• Skenavimo greitis mėlyno lazerio režimu iki 4 400 000 taškų/s.
• Skenavimo greitis IR režimu iki 1 600 000 taškų/s.
• 5 MP spalvotų tekstūrų fiksavimas.
• Tinka tamsiems, blizgiems ir metaliniams paviršiams.
• Daugeliu atvejų galima skenuoti be skenavimo purškiklio.
• Palaikomas darbas lauko sąlygomis ir stipresniame aplinkos apšvietime.
• Marker-free lazerinis skenavimas objektams su aiškia geometrija.
• Integruotas 6,4 col. 2K AMOLED jutiklinis ekranas.
• 32 GB DDR5 RAM ir 1 TB SSD vidinė saugykla.
• Dvi keičiamos 5500 mAh baterijos.
• Galimybė dirbti autonomiškai, belaidžiu ryšiu su kompiuteriu arba laidiniu režimu.
• Taškų debesies redagavimas, tinklelio kūrimas ir modelio eksportavimas tiesiai darbo eigoje.
• Tinka profesionaliam automobilių, inžinerijos, dizaino, AR / VR ir paveldo skaitmeninimo darbui.

Pritaikymas:

• Automobilių modifikavimo ir aftermarket projektams.
• EV konversijų projektavimui.
• Aukštos kokybės individualių dalių kūrimui.
• Lenktyninių automobilių ir motociklų modifikacijoms.
• Esamų komponentų skenavimui ir atkartojimui.
• Retrofit detalių projektavimui.
• Automobilių salono ir kėbulo elementų skaitmeninimui.
• Metalinėms, tamsioms ir atspindinčioms detalėms.
• Inžineriniam atvirkštiniam projektavimui.
• AR, VR ir skaitmeninio turinio kūrimui.
• Meno objektų ir skulptūrų skaitmeninimui.
• Kultūros paveldo išsaugojimui.
• Švietimui ir moksliniams tyrimams.
• Objektų 3D archyvavimui ir dokumentavimui.
• Darbo eigoms, kuriose reikia mobilumo, tikslumo ir greito duomenų apdorojimo.

Darbo režimai:

Autonominis belaidis režimas leidžia skenuoti be kompiuterio ir be laidų. Šis režimas tinka mobiliai darbo eigai, greitiems projektams, skenavimui dirbtuvėse, lauke ar vietose, kur svarbiausia lankstumas ir paprastas pasiruošimas darbui. PC belaidis režimas leidžia naudoti belaidį ryšį su kompiuteriu ir papildomą kompiuterio skaičiavimo galią. Šis režimas patogus tada, kai reikia daugiau našumo, didesnių projektų apdorojimo ar platesnių redagavimo galimybių. PC laidinis režimas skirtas darbams, kuriuose svarbus stabilus ryšys, maksimalus našumas ir patogesnis didesnės apimties duomenų apdorojimas.

Skenavimo režimai:

Mėlyno lazerio režimas skirtas mažiems ir vidutinio dydžio objektams. Jis palaiko 19+19 kryžmines lazerio linijas greitam skenavimui ir 7 lygiagrečias lazerio linijas detalesniam skenavimui. Šis režimas tinka inžinerinėms detalėms, automobilių komponentams, mechaniniams mazgams ir paviršiams, kuriems reikia aukštos geometrinės kokybės. IR Rapid režimas skirtas vidutiniams ir didesniems objektams. Infraraudonųjų spindulių VCSEL technologija leidžia dirbti su platesniu matymo lauku, didesniu darbiniu atstumu ir marker-free skenavimu. Šis režimas tinka didesniems objektams, skaitmeniniam turiniui, meno objektams, paveldo objektams ir darbo eigoms, kuriose reikia greitai užfiksuoti bendrą formą.

Techniniai parametrai:

• Skenavimo technologijos: mėlynas lazeris ir infraraudonųjų spindulių VCSEL.
• Mėlyno lazerio linijos: 19+19 kryžminės lazerio linijos ir 7 lygiagrečios lazerio linijos.
• Mėlyno lazerio skenavimo kamera: 2,3 MP stereo kamera.
• IR skenavimo kamera: 1,3 MP stereo kamera.
• Tekstūros kamera: 5 MP.
• Tūrinis tikslumas mėlyno lazerio režimu: 0,04 + 0,06 mm/m.
• Tūrinis tikslumas IR režimu: 0,1 + 0,4 mm/m.
• Geometrinė raiška: iki 0,05 mm.
• Mėlyno lazerio režimo raiška: PC režimu iki 0,05 mm; autonominiu režimu 0,1–10 mm.
• IR režimo raiška: 0,2–10 mm.
• Mėlyno lazerio skenavimo greitis: iki 4 400 000 taškų/s.
• IR skenavimo greitis: iki 1 600 000 taškų/s.
• Mėlyno lazerio darbinis atstumas: 170–550 mm.
• IR darbinis atstumas: 160–1500 mm.
• Sulygiavimo režimai mėlyno lazerio režime: žymekliai, globalūs žymekliai, geometrija, hibridinis režimas.
• Sulygiavimo režimai IR režime: žymekliai, globalūs žymekliai, geometrija, tekstūra, hibridinis režimas.
• Ekranas: 6,4 col. 2K AMOLED jutiklinis ekranas.
• Operatyvioji atmintis: 32 GB DDR5.
• Vidinė saugykla: 1 TB SSD.
• Baterija: 2× keičiamos 5500 mAh baterijos.
• Darbo režimai: autonominis belaidis, PC belaidis, PC laidinis.
• Matmenys: 180 × 78 × 233 mm.

Pakuotė:

• 1× EinScan Rigil 3D skeneris.
• 1× Baterija.
• 1× Baterijos skyrius ir įkrovimo laidas.
• 1× Transportavimo dėklas.
• 1× Kalibravimo lenta.

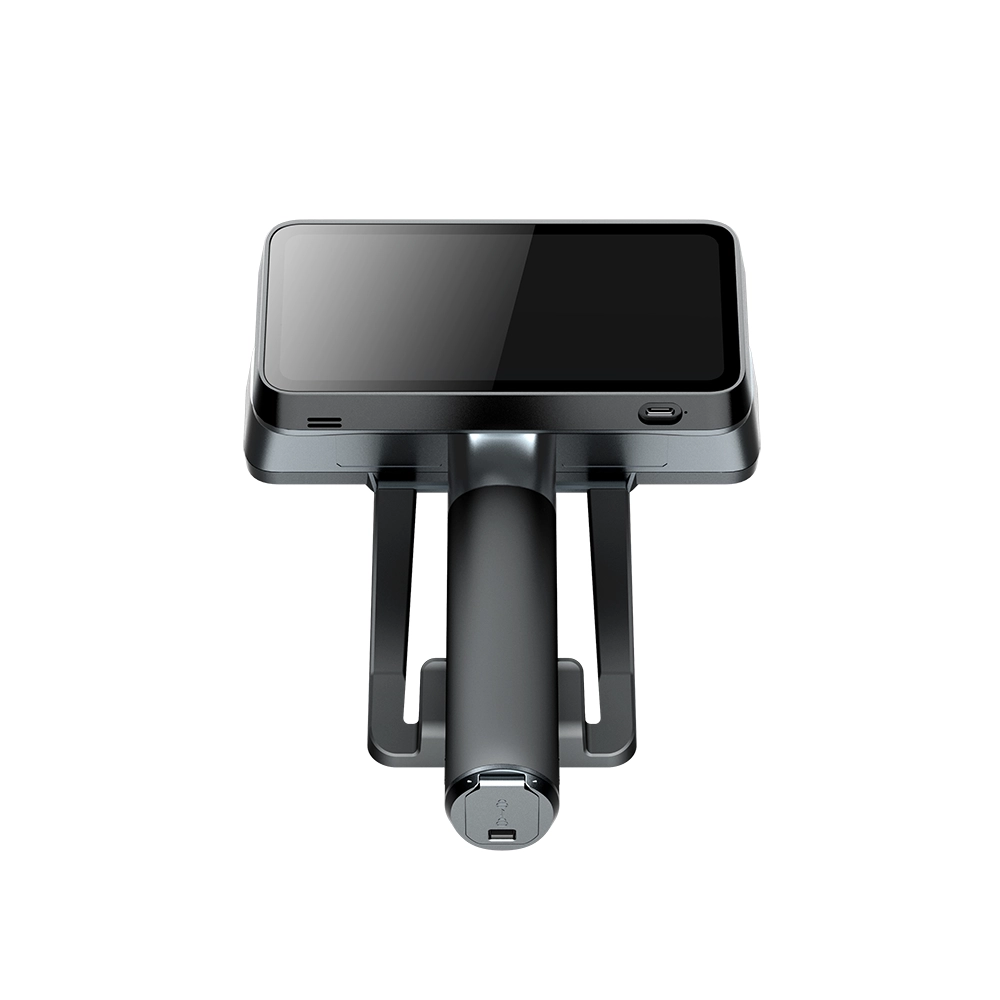

• 1× Universalus laikiklis.
• 1× Maitinimo adapteris.
• 1× USB-C laidas skeneriui.
• 1× Žymeklių nuėmimo įrankis.
• 1× 3 mm ir 6 mm atspindintys žymekliai.
• 1× Grūdinto stiklo ekrano apsauga.
• 1× Valymo šluostė.
