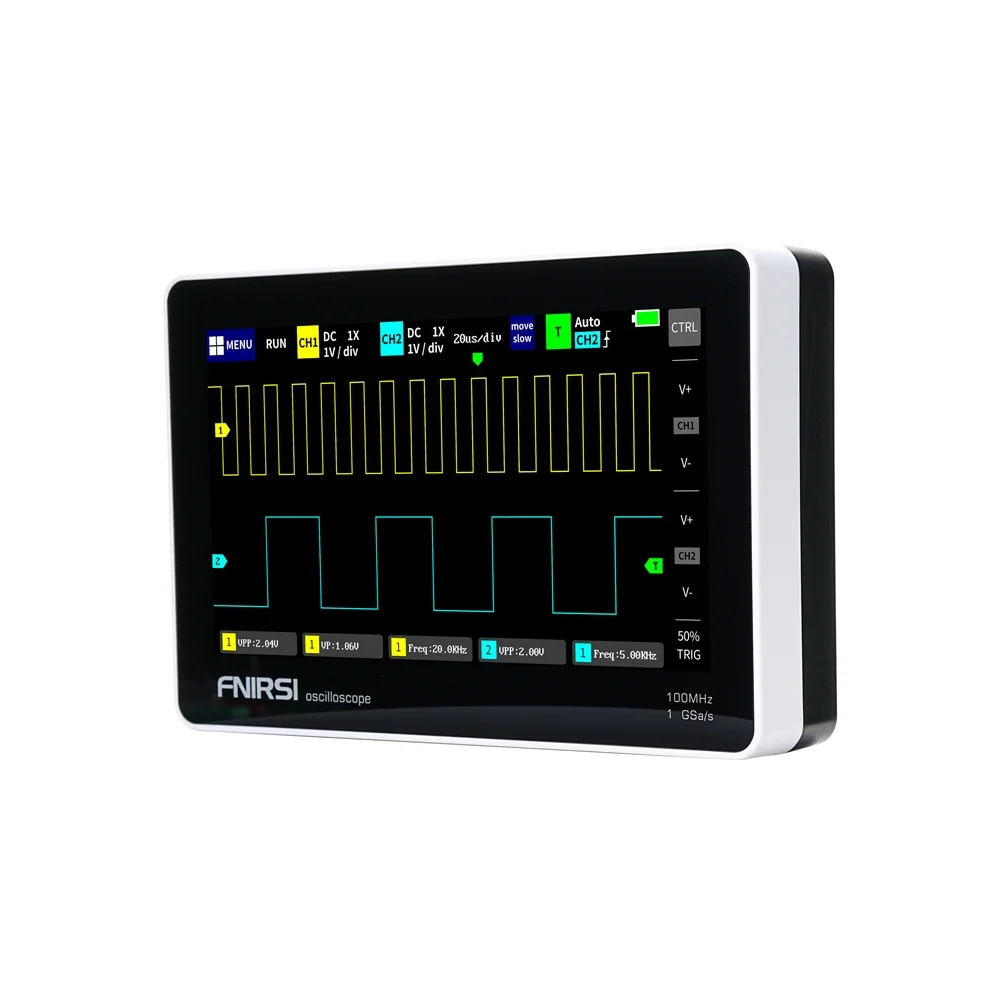

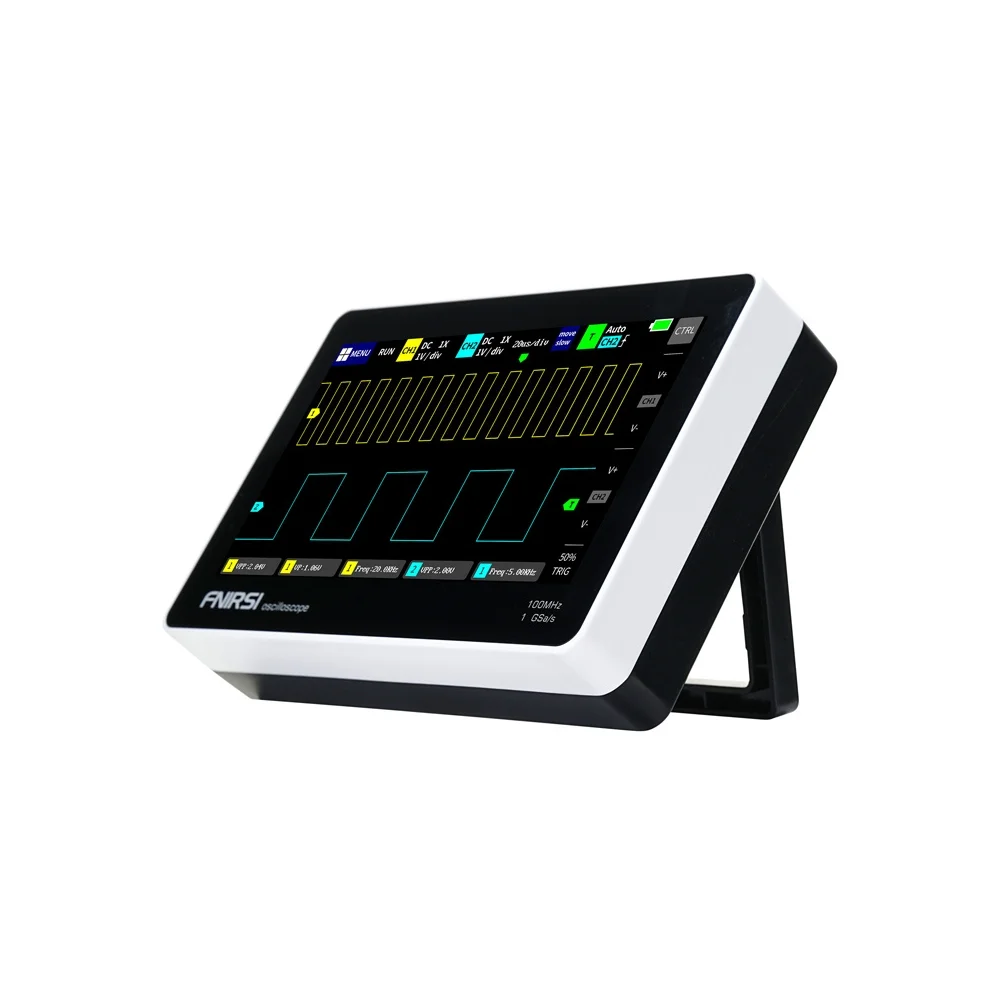

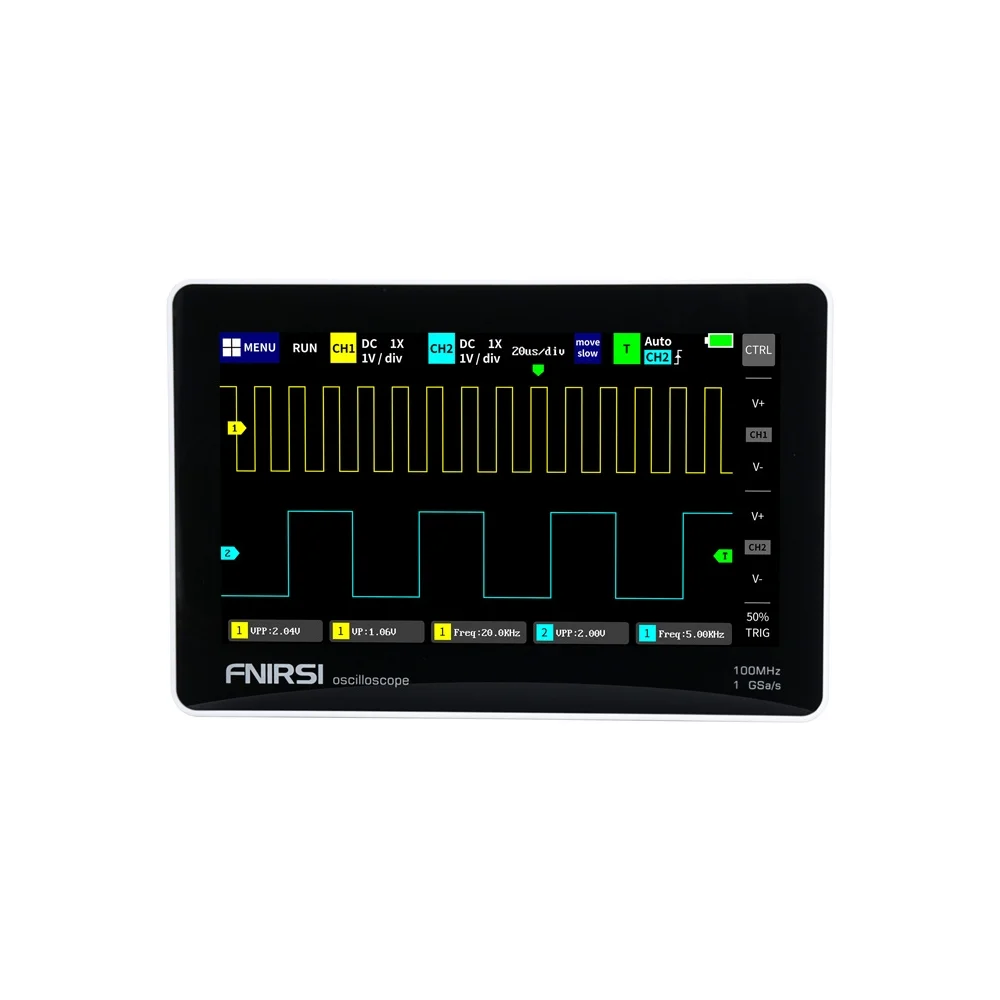

FNIRSI 1013D – nešiojamas dviejų kanalų skaitmeninis osciloskopas su 7 colių lietimui jautriu TFT ekranu, skirtas elektronikos kūrimui, remontui, laboratoriniams darbams ir techninei diagnostikai. Prietaisas leidžia realiuoju laiku stebėti signalų formas, atlikti tikslius matavimus, išsaugoti bangos formas bei analizuoti analoginius ir skaitmeninius signalus. 100 MHz dažnių juosta ir iki 1 GSa/s diskretizavimo dažnis užtikrina aukštą matavimo tikslumą bei leidžia patikimai analizuoti įvairias elektronines grandines tiek dirbtuvėse, tiek išvykose.

Didelis lietimui jautrus ekranas, du nepriklausomi matavimo kanalai ir patogus valdymas leidžia FNIRSI 1013D naudoti tiek profesionaliems remonto specialistams, tiek elektronikos entuziastams ar mokymo įstaigose. Prietaisas sukurtas taip, kad pagrindiniai matavimai būtų atliekami greitai ir intuityviai, neprarandant funkcionalumo.

Nauda praktikoje:

FNIRSI 1013D leidžia greitai įvertinti elektroninių grandinių veikimą, analizuoti impulsinius signalus, PWM valdymą, laikrodinius impulsus, maitinimo šaltinių darbą bei įvairių jutiklių signalus. Du nepriklausomi kanalai suteikia galimybę vienu metu stebėti du signalus ir palyginti jų amplitudę, dažnį bei laiko santykį, todėl lengviau nustatyti gedimus ar įvertinti grandinės veikimą. XY režimas leidžia analizuoti Lissajous figūras ir įvertinti fazės poslinkį tarp dviejų signalų. Kursorių matavimai padeda greitai nustatyti amplitudę, periodą, dažnį ir kitus parametrus be papildomų skaičiavimų. Vieno mygtuko Auto Set funkcija automatiškai parenka optimalius matavimo nustatymus, todėl darbą galima pradėti vos per kelias sekundes.

Naudojimo patogumas:

Didelis 7 colių lietimui jautrus TFT ekranas su 800 × 480 px raiška užtikrina aiškų bangos formų vaizdavimą ir patogų valdymą. Bangos formas galima didinti, slinkti ir analizuoti tiesiog liečiant ekraną. Osciloskopas leidžia išsaugoti iki 1000 bangos formų ir iki 1000 ekrano vaizdų vidinėje atmintyje. Juos galima patogiai peržiūrėti naudojant miniatiūras arba eksportuoti į kompiuterį per USB jungtį tolesnei analizei ar dokumentavimui. Integruota ličio jonų baterija užtikrina iki maždaug 4 valandų autonominį darbą, o USB-C jungtis leidžia greitai ir patogiai įkrauti prietaisą. Integruota įėjimo apsauga iki 400 V padidina saugumą atliekant matavimus įvairiose elektronikos grandinėse.

Pagrindiniai privalumai:

• Dviejų kanalų skaitmeninis osciloskopas.
• 100 MHz dažnių juosta.
• Diskretizavimo dažnis iki 1 GSa/s.
• 7 colių lietimui jautrus TFT ekranas (800 × 480 px).
• Du nepriklausomi kanalai su 1 MΩ įėjimo varža.
• Vieno mygtuko Auto Set funkcija greitam nustatymui.
• Auto, Normal ir Single trigerio režimai.
• Kylančio arba krentančio fronto pasirinkimas.
• Kursorių matavimai amplitudės, periodo ir dažnio analizei.
• XY režimas Lissajous figūrų ir fazės poslinkio analizei.
• Bangos formų ir ekrano vaizdų saugojimas vidinėje atmintyje.
• Duomenų perdavimas į kompiuterį per USB.
• Integruota įėjimo apsauga iki 400 V.
• Integruota ličio jonų baterija iki maždaug 4 valandų darbo.

Techniniai duomenys:

• Modelis: FNIRSI 1013D.
• Produkto tipas: dviejų kanalų skaitmeninis osciloskopas.
• Osciloskopo kanalai: 2.
• Dažnių juosta: 100 MHz.
• Diskretizavimo dažnis: iki 1 GSa/s.
• Įėjimo varža: 1 MΩ.
• Vertikalus jautris: 50 mV/div – 500 V/div.
• Laiko bazė: 10 ns/div – 50 s/div.
• Įtampos matavimo tikslumas: ±2 %.
• Dažnio matavimo tikslumas: ±0,01 %.
• Kylimo trukmė: <3 ns.
• Atminties gylis: 240 Kbit.
• Rodymo režimai: YT ir XY.
• Trigerio režimai: Auto, Normal, Single.
• Trigerio frontas: kylantis arba krentantis.
• Kursorių matavimai: palaikomi.
• Bangos formų saugojimas: iki 1000.
• Ekrano vaizdų saugojimas: iki 1000.
• Duomenų perdavimas: per USB.
• Įėjimo apsauga: iki 400 V.
• Įėjimo sujungimas: AC/DC.
• Ekranas: 7 colių lietimui jautrus TFT LCD.
• Raiška: 800 × 480 px.
• Maitinimas: integruota ličio jonų baterija.
• Darbo laikas: iki maždaug 4 val.
• Įkrovimas: USB-C, 5 V (2 A / 3 A / 4 A).
• Matmenys: 184 × 124 × 50 mm.

Puikiai tinka:

• Elektronikos kūrimui ir testavimui.
• Elektronikos diagnostikai ir gedimų paieškai.
• Remonto dirbtuvėms ir servisui.
• Laboratoriniams darbams.
• Mokymuisi ir techniniam lavinimui.
• Impulsinių maitinimo šaltinių analizei.
• PWM ir laikrodinių signalų matavimams.
• Mikrovaldiklių, jutiklių ir prototipų projektams.
• Automatizavimo sistemų diagnostikai.

Pakuotėje:

• 1 × FNIRSI 1013D nešiojamas osciloskopas.
• 2 × 100 MHz osciloskopo zondai.
• 1 × USB įkroviklis.
• 1 × Naudotojo instrukcija.
