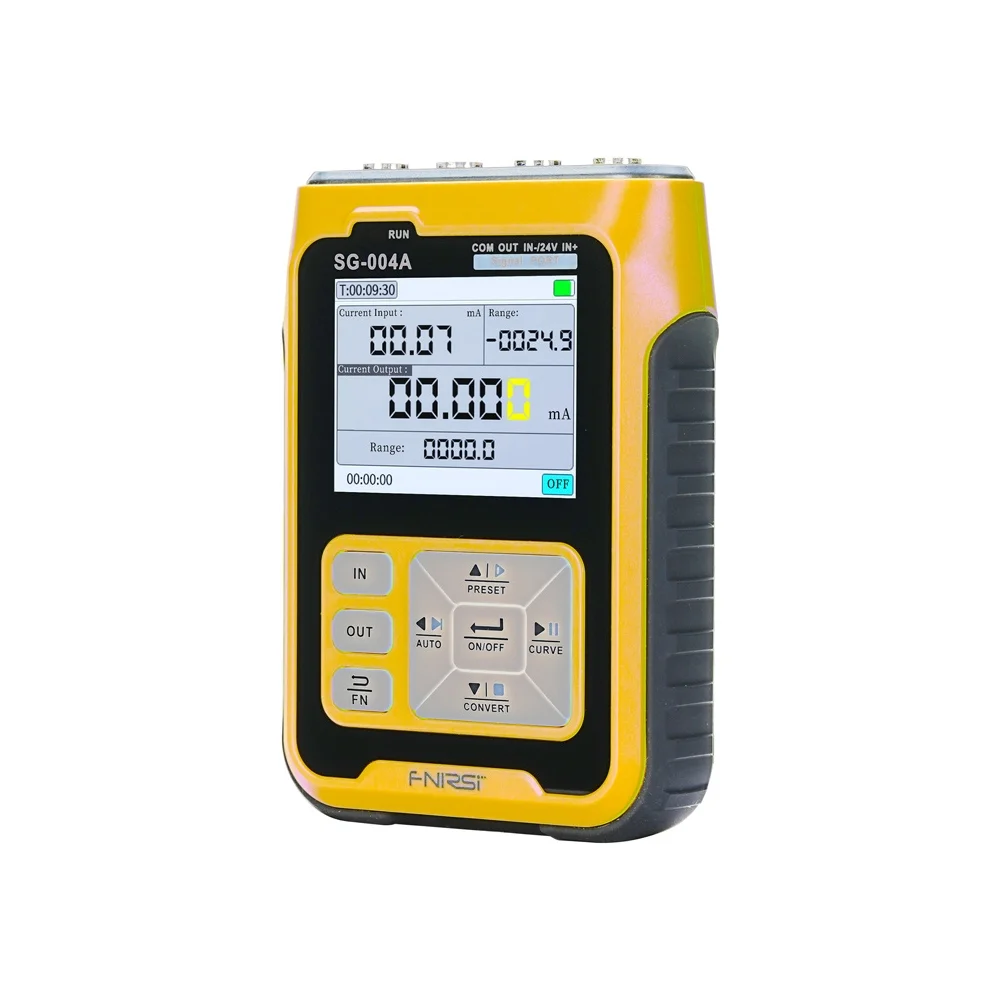

FNIRSI SG-004A – daugiafunkcis procesų signalų generatorius ir kalibratorius, skirtas pramoninės automatikos, elektronikos, PLC sistemų ir matavimo įrangos diagnostikai. Prietaisas leidžia generuoti, matuoti ir konvertuoti įvairius pramoninius signalus viename kompaktiškame korpuse, todėl puikiai tinka automatikos specialistams, elektronikos inžinieriams, servisų technikams ir laboratorijoms. Įrenginys palaiko srovės, įtampos, dažnio, PWM, milivoltų, varžos, termoporų ir temperatūrinių jutiklių signalus. Dėl plataus funkcionalumo SG-004A gali pakeisti kelis atskirus prietaisus ir gerokai pagreitinti diagnostikos, kalibravimo bei paleidimo darbus.

Nauda praktikoje:

FNIRSI SG-004A leidžia greitai patikrinti PLC valdiklių analoginius įėjimus ir išėjimus, automatikos valdiklius, dažnio keitiklius, vožtuvų pavaras, slėgio, temperatūros ir kitus pramoninius jutiklius. Prietaisas gali tiek generuoti, tiek priimti signalus, todėl vienu metu galima atlikti sistemos testavimą ir stebėti jos reakciją. Integruota signalų konvertavimo funkcija leidžia vieną signalo tipą paversti kitu, pavyzdžiui, dažnio signalą konvertuoti į 4–20 mA srovės signalą. Tai ypač naudinga paleidžiant automatizuotas sistemas, derinant valdiklius ar imituojant realias proceso sąlygas.

Programuojamo išėjimo režimas leidžia automatiškai keisti generuojamą signalą pagal nustatytą scenarijų: didinti, mažinti arba cikliškai kartoti reikšmes. Tokia funkcija tinka vožtuvų ilgaamžiškumo bandymams, PLC programų testavimui, HMI sistemų derinimui ir automatizuotų procesų imitavimui. Realaus laiko kreivių atvaizdavimas leidžia stebėti įėjimo ir išėjimo signalų pokyčius grafiškai, o istorinių duomenų registravimas padeda analizuoti procesų eigą ir nustatyti galimų gedimų priežastis. Prietaisas taip pat palaiko MODBUS komunikaciją, todėl gali būti naudojamas kartu su PLC ar konfigūravimo programine įranga.

Naudojimo patogumas:

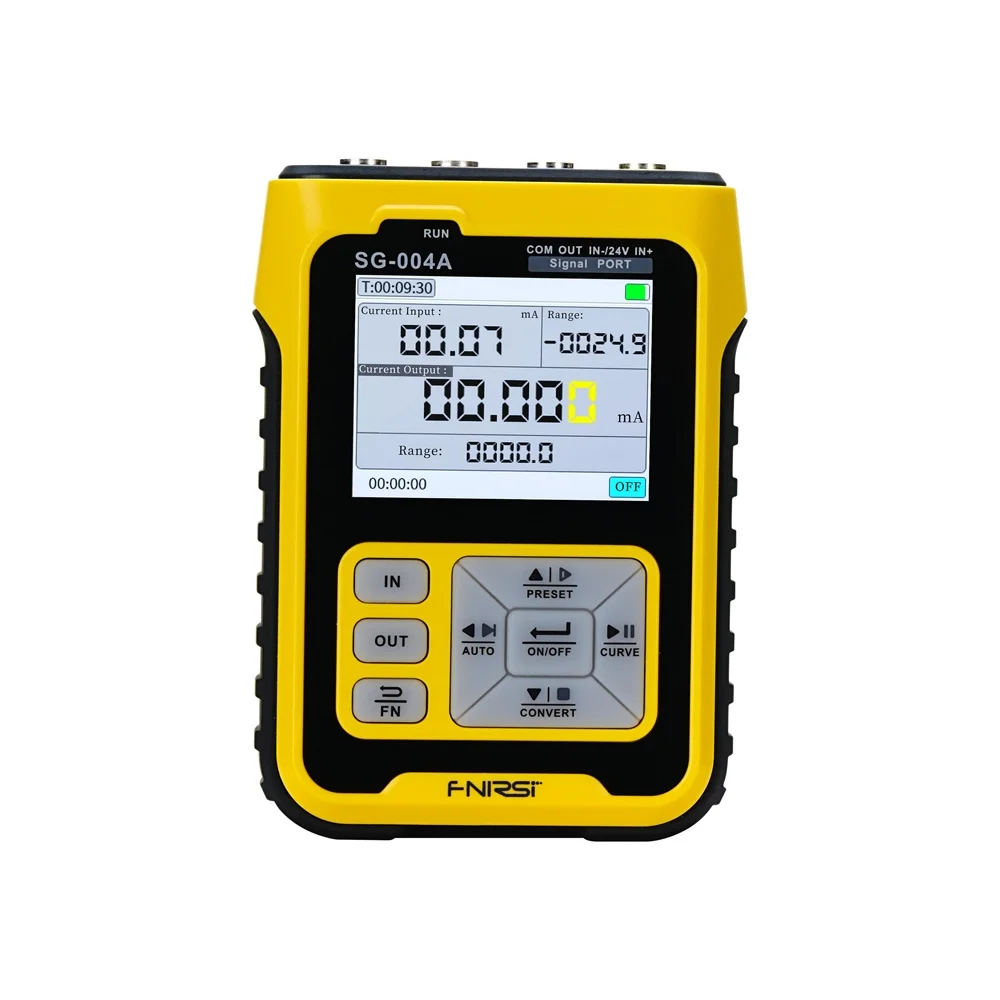

2,4 colio spalvotas TFT ekranas su foniniu apšvietimu aiškiai pateikia įėjimo, išėjimo ir inžinerinių dydžių reikšmes. Skirtingų režimų mygtukai apšviečiami skirtingomis spalvomis, todėl lengviau suprasti aktyvią funkciją ir greičiau valdyti prietaisą. SG-004A turi keturias 4 mm jungtis įėjimo, išėjimo ir nepriklausomo 24 V maitinimo funkcijoms. Prietaisas gali maitinti dvilaidžius siųstuvus, atlikti 24 V srovės kilpos diagnostiką ir tuo pačiu matuoti grįžtamąjį signalą. Integruota 3000 mAh ličio jonų baterija leidžia dirbti neprisijungus prie elektros tinklo. Įkrovimas vyksta per USB-C jungtį, palaikoma 5–12 V įtampa ir iki 10 W įkrovimo galia. Akumuliatoriaus įkrovos lygis rodomas ekrane, o budėjimo laikas siekia iki 24 valandų.

Pagrindiniai privalumai:

• Daugiafunkcis procesų signalų generatorius ir kalibratorius.
• Generuoja ir matuoja srovės, įtampos, dažnio, PWM, milivoltų, varžos ir temperatūros signalus.
• Palaiko aktyvios ir pasyvios srovės signalus 0–24 mA diapazone.
• Palaiko įtampos signalus 0–24 V diapazone.
• Dažnio ir PWM signalų generavimas bei matavimas.
• Signalų konvertavimas tarp skirtingų tipų.
• Programuojamas automatinis signalų išėjimas.
• Keturi iš anksto nustatomi signalų profiliai.
• Realaus laiko įėjimo ir išėjimo kreivių atvaizdavimas.
• Istorinių duomenų registravimas ir peržiūra.
• MODBUS komunikacijos palaikymas.
• Nepriklausomas 24 V maitinimo šaltinis dvilaidžių siųstuvų testavimui.
• 24 V srovės kilpos diagnostika.
• Palaikomos termoporos S, B, E, K, R, J, T ir N.
• Palaikomos WRe3/25 ir WRe5/26 termoporos.
• Palaikomi Pt100 ir Cu50 temperatūros jutikliai.
• Inžinerinių dydžių atvaizdavimas.
• 2,4 colio spalvotas TFT ekranas su foniniu apšvietimu.
• USB-C įkrovimas ir programinės įrangos atnaujinimas.
• Integruota 3000 mAh ličio jonų baterija.

Techniniai duomenys:

• Modelis: FNIRSI SG-004A.
• Produkto tipas: daugiafunkcis procesų signalų generatorius ir kalibratorius.
• Ekranas: 2,4 colio spalvotas TFT LCD su foniniu apšvietimu.
• Baterija: integruota 3000 mAh ličio jonų baterija.
• Įkrovimas: USB-C, DC 5–12 V, iki 10 W.
• Budėjimo laikas: iki 24 val.
• Jungtys: 4 × 4 mm matavimo lizdai.
• Matmenys: 82 × 27 × 112 mm.
• Svoris: apie 50 g.
• Įėjimo saugos riba: iki 30 Vpp.

Generuojami signalai:

• Aktyvi srovė: 0–24 mA.
• Pasyvi srovė: 0–24 mA.
• Įtampa: 0–24 V.
• Dažnis/ PWM: 0–9999 Hz.
• 24 V srovės kilpa: 0–24 mA.
• Milivoltai ir termoporų signalai: nuo –10 iki 100 mV.
• Varža ir šiluminė varža: 0–390 Ω.

Matuojami signalai:

• Aktyvi srovė: 0–24 mA.
• Įtampa: 0–24 V.
• Dažnis/ PWM: 0–9999 Hz.
• Milivoltai ir termoporų signalai: nuo –10 iki 100 mV.
• Varža ir šiluminė varža: 0–400 Ω.

Matavimo tikslumas ir raiška:

• Srovė: ±(0,02 % + 0,003), raiška 0,001 mA.
• Įtampa: ±(0,02 % + 0,003), raiška 0,001 V.
• Pasyvi srovė: ±(0,02 % + 0,003), raiška 0,001 mA.
• 24 V kilpa: ±(0,1 % + 0,005), raiška 0,01 mA.
• Dažnis: ±2 %.
• Milivoltai: ±(0,03 % + 0,03), raiška 0,01 mV.
• Varža: ±(0,2 % + 1), raiška 0,1 Ω.

Palaikomi temperatūros jutikliai:

• TC-S: 0–1760 °C.
• TC-B: 0–1810 °C.
• TC-E: 0–990 °C.
• TC-K: 0–1320 °C.
• TC-R: 0–1760 °C.
• TC-J: 0–1190 °C.
• TC-T: 0–390 °C.
• TC-N: 0–1290 °C.
• WRe3/25: 0–2320 °C.
• WRe5/26: 0–2320 °C.
• Pt100: nuo –200 iki 650 °C.
• Cu50: nuo –20 iki 150 °C.

Papildomos funkcijos:

• Inžinerinių dydžių konvertavimas ir atvaizdavimas.
• Signalų konvertavimas tarp skirtingų tipų.
• Programuojamas kylantis, krentantis arba ciklinis išėjimas.
• Iki 30 000 programinio ciklo pakartojimų arba nepertraukiamas režimas.
• Realaus laiko kreivės su reguliuojamu atnaujinimo intervalu.
• Istorinių duomenų registravimas.
• Keturi greito iškvietimo signalų profiliai.
• Nustatomas išėjimo laikas.
• Programinės įrangos atnaujinimas per USB.

Puikiai tinka:

• PLC sistemų diagnostikai ir derinimui.
• Pramoninės automatikos paleidimo darbams.
• 4–20 mA srovės kilpų tikrinimui.
• Dažnio keitiklių ir pavarų diagnostikai.
• Pneumatinių ir elektrinių vožtuvų testavimui.
• Dvilaidžių siųstuvų maitinimui ir tikrinimui.
• Temperatūros jutiklių bei termoporų testavimui.
• Signalų keitiklių ir procesų valdiklių kalibravimui.
• Elektronikos laboratorijoms ir remonto dirbtuvėms.
• Techniniam aptarnavimui ir gedimų paieškai objekte.

Pakuotė:

• 1 × FNIRSI SG-004A daugiafunkcis signalų generatorius.
• 4 × matavimo laidai su „krokodilo“ gnybtais.
• 1 × USB maitinimo adapteris.
• 1 × USB-C įkrovimo laidas.
• 1 × Naudotojo instrukcija.
